Miglioramento dell'angolo di torsione
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: fate clic su
Tubazione (Piping) >
Info tubazione (Piping Info).
Tubazione (Piping) > Info tubazione (Piping Info).Descrizione

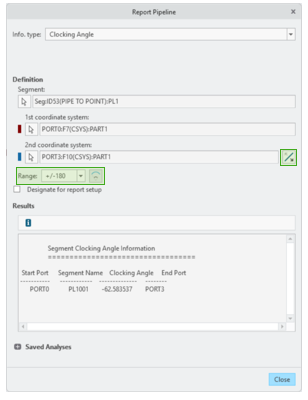

L'analisi dell'angolo di torsione per i raccordi di tubazione collegati è stata ottimizzata per migliorare la precisione e la chiarezza della valutazione dell'orientamento dei raccordi. L'analisi fornisce un'anteprima grafica per la convalida dell'orientamento e supporta gamme di angoli di torsione selezionabili, consentendo un'interpretazione più chiara dell'allineamento relativo dei raccordi.
Questo miglioramento fornisce i seguenti vantaggi:
• Calcolo dell'angolo di torsione migliorato tra raccordi di tubazione collegati.
• Anteprima grafica per la convalida dell'orientamento dei raccordi.
• Gamma di angoli di torsione selezionabili di ±180° o 0–360°.
• Possibilità di invertire l'orientamento dei raccordi per valutare l'allineamento alternativo.
Vantaggi
• Le informazioni sull'angolo di torsione vengono presentate in linea con le aspettative del settore.
• L'interpretazione dell'orientamento dei raccordi negli assiemi di tubazione è più chiara e uniforme.
• La convalida dell'orientamento risulta semplificata durante le attività di progettazione ed esame.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
