Introduzione ai nuovi controlli di ModelCHECK
Creo Parametric 13.4.0.0

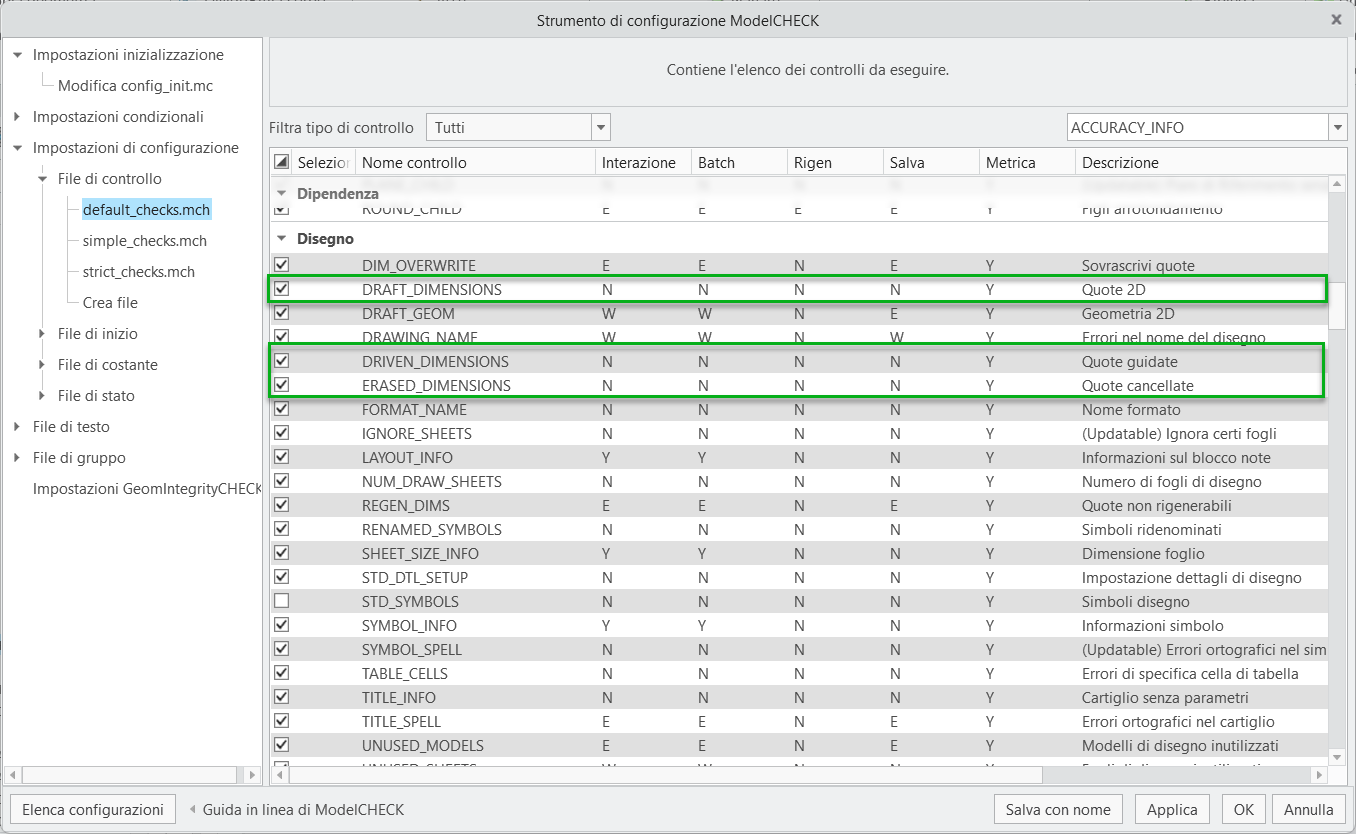

Posizione nell'interfaccia utente: questi controlli possono essere attivati in ModelCHECK e configurati in modo che vengano segnalati come errori o avvertenze.
Video
Descrizione
ModelCHECK include ora nuovi controlli per i disegni e la modellazione per migliorare la convalida delle quote e l'utilizzo dei livelli.
Questo miglioramento introduce i nuovi controlli seguenti:
• Controlli per i disegni
◦ DRIVEN_DIMENSIONS - Segnala le quote guidate nel disegno.
◦ DRAFT_DIMENSIONS - Segnala le quote 2D nel disegno.
◦ ERASED_DIMENSIONS - Segnala le quote cancellate nel disegno.

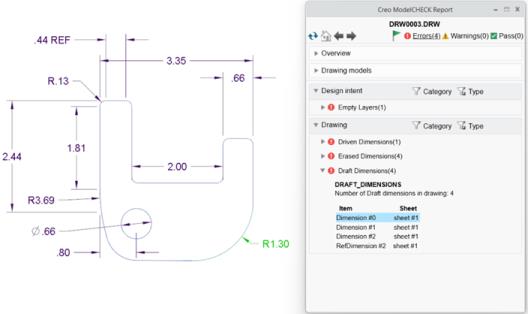

Ogni nuovo controllo evidenzia le quote corrispondenti nel disegno.
• Controllo per la modellazione

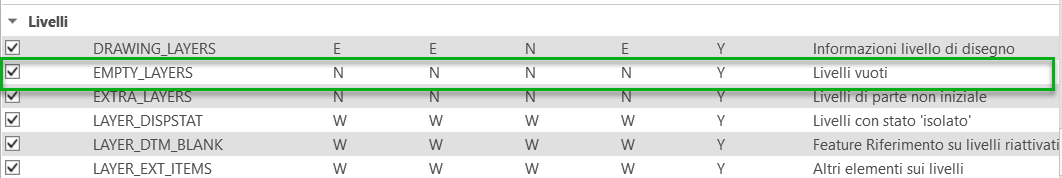

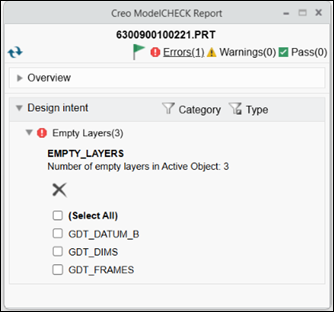

◦ EMPTY_LAYERS - Elenca i livelli vuoti e privi di regole di livello. Potete anche eliminare i livelli vuoti dal report ModelCHECK.
Vantaggi
• I controlli per i disegni consentono di garantire che i dati del disegno siano accurati e guidati dal modello. In tal modo, la precisione del progetto viene mantenuta e rappresentata correttamente per gli utenti finali a valle.
• Il miglioramento dei livelli semplifica la creazione di modelli puliti migliorando l'identificazione e la rimozione dei livelli inutilizzati.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
