Vincolo di spostamento
Creo Parametric 13.4.0.0

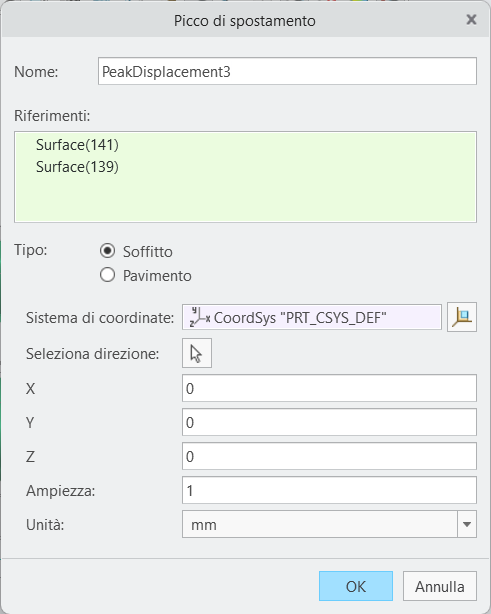

Posizione nell'interfaccia utente: nell'applicazione di progettazione generativa fate clic su > > . Viene visualizzata la finestra di dialogo Picco di spostamento (Peak Displacement).
Video
Descrizione

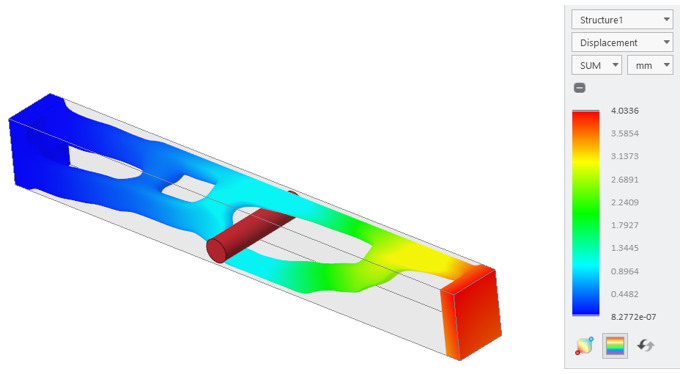

È ora possibile utilizzare i vincoli di spostamento nell'ambito dei criteri di progettazione per gli studi strutturali.
Con l'opzione Picco di spostamento (Peak Displacement) potete specificare lo spostamento massimo o minimo in una particolare direzione. È possibile definire più vincoli di picco di spostamento all'interno di uno studio, uno per ogni riferimento. È possibile referenziare un sistema di coordinate locale con questa opzione.
 | L'opzione dei vincoli di spostamento è disponibile soltanto negli studi strutturali. |
Vantaggi
Questo miglioramento guida l'ottimizzazione mirata specificando un valore di spostamento esatto. Fornisce risultati di fabbricazione realistici per replicare il modo in cui la geometria si connette all'interno di un assieme.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
