Miglioramento di GD&T Advisor: piani di annotazione selezionabili dall'utente per le annotazioni di GD&T Advisor
Creo Parametric 13.4.0.0

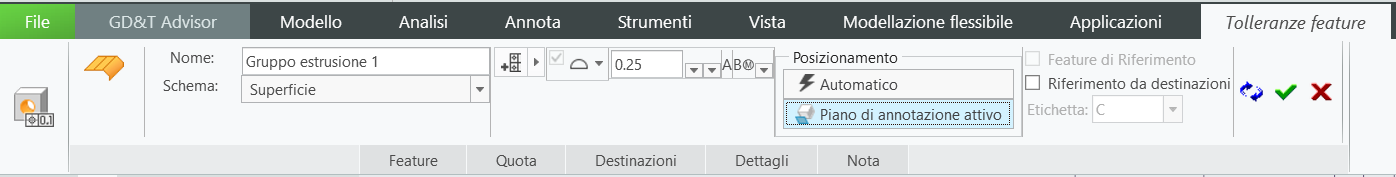

Posizione nell'interfaccia utente: quando definite una feature funzionale, l'opzione Piano di annotazione attivo (Active Annotation Plane) è disponibile in Posizionamento (Placement), come mostrato di seguito.
Video
Descrizione
Quando definite una nuova feature funzionale in GD&T Advisor, potete ora controllare dove posizionare le annotazioni generate da GD&T Advisor.
• Automatico (Automatic) - Le annotazioni vengono posizionate da GD&T Advisor sul piano selezionato automaticamente.
• Piano di annotazione attivo (Active Annotation Plane) - Le annotazioni vengono posizionate sul piano attualmente selezionato nella scheda Annota (Annotate). Per posizionare le annotazioni su un piano differente, potete selezionare il piano o crearne uno nuovo nella scheda Annota (Annotate). Per visualizzare il piano di annotazione attualmente selezionato nell'area grafica, spostate il puntatore su Piano di annotazione attivo (Active Annotation Plane) in Posizionamento (Placement).
Vantaggi
Questo miglioramento offre livelli superiori di flessibilità e controllo sulla creazione di annotazioni quando si utilizza GD&T Advisor.
Informazioni aggiuntive
Suggerimenti: | Quando selezionate l'opzione Piano di annotazione attivo (Active Annotation Plane), GD&T Advisor utilizza l'ultimo piano di annotazione selezionato nella scheda Annota (Annotate) per creare annotazioni. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
