Miglioramento di EZ Tolerance Analysis: ridefinire le feature di accoppiamento per catene esistenti
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: nella scheda EZ Tolerance, attenetevi alla procedura descritta di seguito.
1. Fate clic su Tabella catene (Stackup Table). Viene visualizzata la finestra di dialogo EZ Tolerance Analysis.
2. Fate clic su
davanti a una catena. Vengono visualizzati i dettagli della catena.

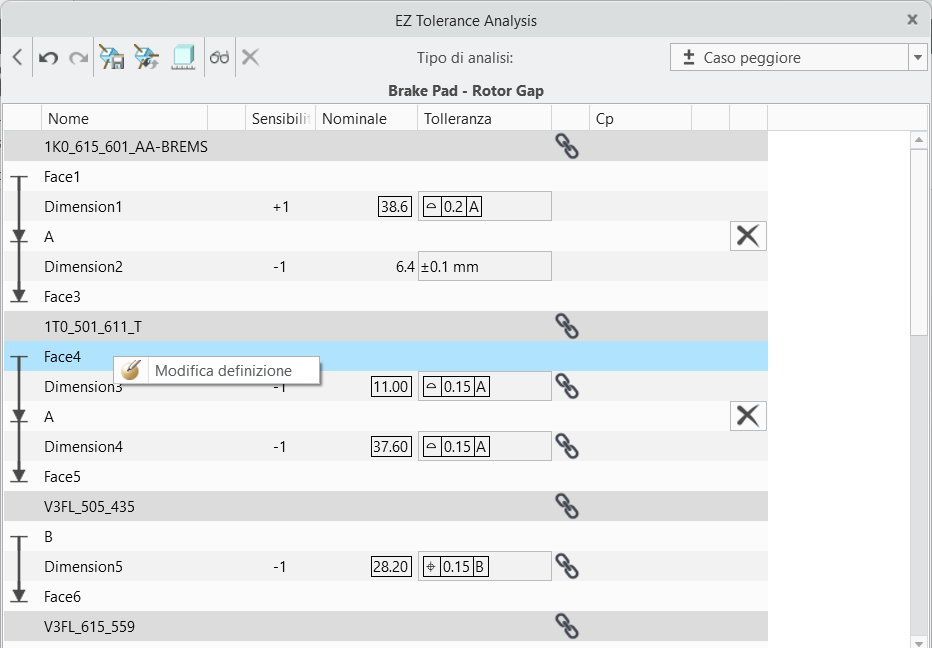

davanti a una catena. Vengono visualizzati i dettagli della catena.3. Fate clic con il pulsante destro del mouse su una feature di accoppiamento. Nel menu di scelta rapida è disponibile il comando
Modifica definizione (Edit Definition).
Modifica definizione (Edit Definition).
Video
Descrizione
È ora possibile sostituire una feature di accoppiamento in una catena esistente con un'altra.
In precedenza, non era possibile modificare le feature di accoppiamento dopo aver creato una catena. Per utilizzare feature di accoppiamento differenti, era necessario ricreare la catena. Ora è possibile ridefinire una feature di accoppiamento in una catena esistente e selezionarne un'altra. In questo modo è più facile aggiornare la finalità di progettazione senza ricreare la catena da zero.
Vantaggi
Questo miglioramento elimina il lavoro ripetitivo consentendo di ridefinire le feature di accoppiamento nelle catene esistenti.
Informazioni aggiuntive
Suggerimenti: | Se una catena utilizza una coppia di feature di accoppiamento, ridefinite ciascuna feature di accoppiamento separatamente. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
