Miglioramento di EZ Tolerance Analysis: tabelle di tolleranze ISO per quote non collegate
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: nella scheda EZ Tolerance, attenetevi alla procedura descritta di seguito.
• Fate clic su Opzioni (Options). Viene visualizzata la finestra di dialogo Opzioni (Options) contenente la casella di controllo Usa tabelle di tolleranze ISO (Use ISO tolerance tables).
Finestra di dialogo Opzioni nella scheda EZ Tolerance contenente la casella di controllo Usa tabelle tolleranze ISO.
• Eseguite le seguenti operazioni:
1. Fate clic su Tabella catene (Stackup Table). Viene visualizzata la finestra di dialogo EZ Tolerance Analysis.
2. Fate clic su Freccia di compressione rivolta verso destra davanti a una catena. Vengono visualizzati i dettagli della catena.
3. Fate clic sulla tolleranza accanto a una quota o a una feature di foro o albero. Viene visualizzata la finestra di dialogo Modifica tolleranza (Edit Tolerance) contenente la casella di controllo Tolleranza guidata da tabella (Table-driven tolerance).

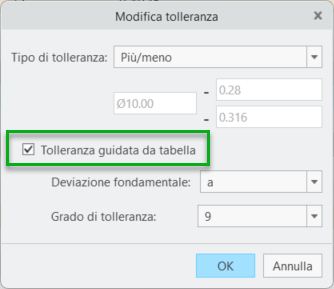

Finestra di dialogo Modifica tolleranza contenente il tipo di tolleranza Più/meno, la casella di controllo Tolleranza guidata da tabella selezionata, la deviazione fondamentale A e il grado di tolleranza 11.
Descrizione
È ora possibile utilizzare le tabelle di tolleranze ISO come tolleranza di default per le quote non collegate in una catena.
In precedenza era possibile definire un solo valore di tolleranza di default per tutte le quote di dimensione e non era possibile utilizzare le tabelle di tolleranze. Ora è possibile applicare tabelle di tolleranze ISO come tolleranze di default per le quote non collegate, comprese le quote generali e le feature di foro e albero.
Vantaggi
Questo miglioramento fornisce valori di tolleranza di default migliori per i modelli ISO che utilizzano tabelle di tolleranze.
Informazioni aggiuntive
Suggerimenti:
Nessuno
Limitazioni:
Questo miglioramento si applica soltanto alle quote non collegate nei modelli ISO. Le annotazioni collegate continuano a utilizzare le tolleranze definite nell'annotazione.
Sostituisce la funzionalità esistente?
No
Opzione di configurazione associata a questa funzionalità
Nessuna.
