Gestione delle assegnazioni di materiale mancante
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente:
Nell'ambiente composito, attenetevi alla procedura descritta di seguito.
• Fate clic su Gestione laminato (Laminate Manager) nell'albero del laminato. L'etichetta NON ASSEGNATO (UNASSIGNED) viene visualizzata nella colonna Materiale (Material) quando il materiale dell'oggetto in laminato è mancante o risulta rimosso.
• Utilizzate l'azione Colonne albero (Tree Columns) nell'albero composito per visualizzare la colonna Stato di feature (Feature Status). L'etichetta Irrisolto (Unresolved) viene visualizzata nella colonna Stato di feature (Feature Status) quando l'oggetto in laminato creato con la feature presenta un materiale mancante o rimosso.
In fase di creazione di un ply book per una feature composita contenente strati con materiali mancanti, sono disponibili i seguenti indicatori visivi:
• Le viste di disegno con problemi vengono indicate con nell'albero del disegno.
• Quando ridefinite la vista di uno strato con errori o la vista di uno strato piatto, lo strato interessato viene indicato con Icona Avvertenza accanto alla casella Strato attivo (Active Ply) nella finestra di dialogo Vista disegno (Drawing View). Quando spostate il puntatore del mouse su Icona Avvertenza, la descrizione indica che allo strato selezionato non è assegnato alcun materiale.
• Le viste di uno strato e le viste di uno strato piatto non visualizzano gli strati e i core in cui i materiali assegnati originali vengono rimossi o non sono più disponibili.
Descrizione
Nell'ambiente composito è ora disponibile un approccio standardizzato per la gestione di strati e core con materiali non disponibili o rimossi.
• Gli oggetti in laminato con materiali non disponibili o rimossi vengono contrassegnati con l'etichetta NON ASSEGNATO (UNASSIGNED).
• Le feature associate degli oggetti in laminato sono contrassegnate con l'etichetta Irrisolto (Unresolved).

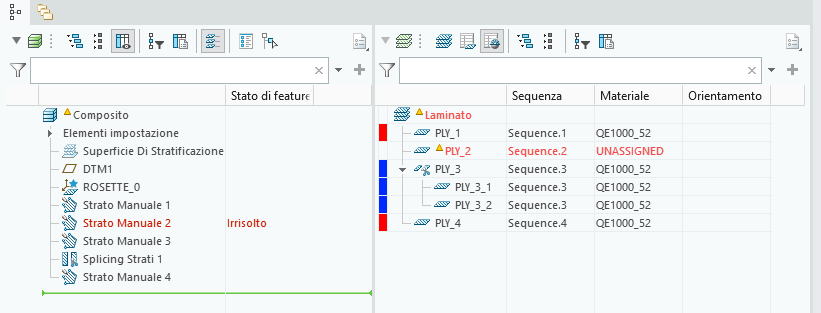

Gestione laminato che mostra PLY_2 con l'etichetta NON ASSEGNATO nella colonna Materiale e Albero composito che mostra la feature associata Strato manuale 2 con lo stato di feature Irrisolto.
Per assegnare un nuovo materiale, è possibile utilizzare Gestione laminato (Laminate Manager), ridefinire la feature che ha creato l'oggetto in laminato o utilizzare la finestra di dialogo Proprietà oggetti laminato (Laminate Objects Properties).

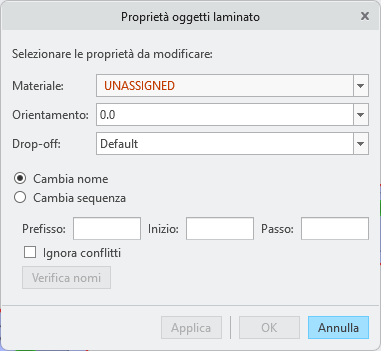

Finestra di dialogo Proprietà oggetti laminato che mostra l'etichetta NON ASSEGNATO nella casella Materiale.
In un ply book, le viste di uno strato e le viste di uno strato piatto non visualizzano gli strati e i core in cui i materiali assegnati originali vengono rimossi o non sono più disponibili.
Le viste con problemi vengono indicate con nell'albero del disegno.

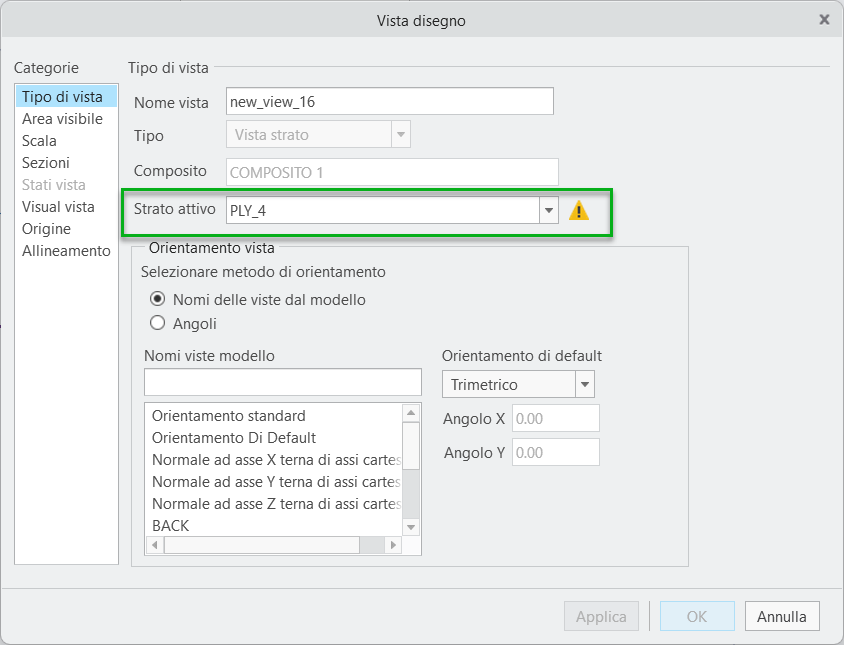

Inoltre, quando ridefinite la vista di uno strato con errori o la vista di uno strato piatto, lo strato o il core con il problema viene indicato con Icona Avvertenza accanto alla casella Strato attivo (Active Ply) nella finestra di dialogo Vista disegno (Drawing View).
Vantaggi
Questo miglioramento ottimizza la produttività grazie ai vantaggi descritti di seguito.
• Etichettatura standardizzata per strati e core con materiali mancanti.
• Eliminazione della necessità di monitoraggio manuale o risoluzione dei problemi relativi alle assegnazioni di materiale mancante, con conseguente miglioramento del supporto e della visibilità.
• Supporto avanzato e visibilità più chiara delle viste degli strati e degli strati piatti quando negli strati o nei core mancano materiali.
Informazioni aggiuntive
Suggerimenti:
Nessuno
Limitazioni:
Non sono note limitazioni.
Sostituisce la funzionalità esistente?
No
Opzione di configurazione associata a questa funzionalità
Nessuna.
