Creo Parametric 13.4.0.0

Posizione nell'interfaccia utente: nell'ambiente composito, attenetevi alla procedura descritta di seguito.

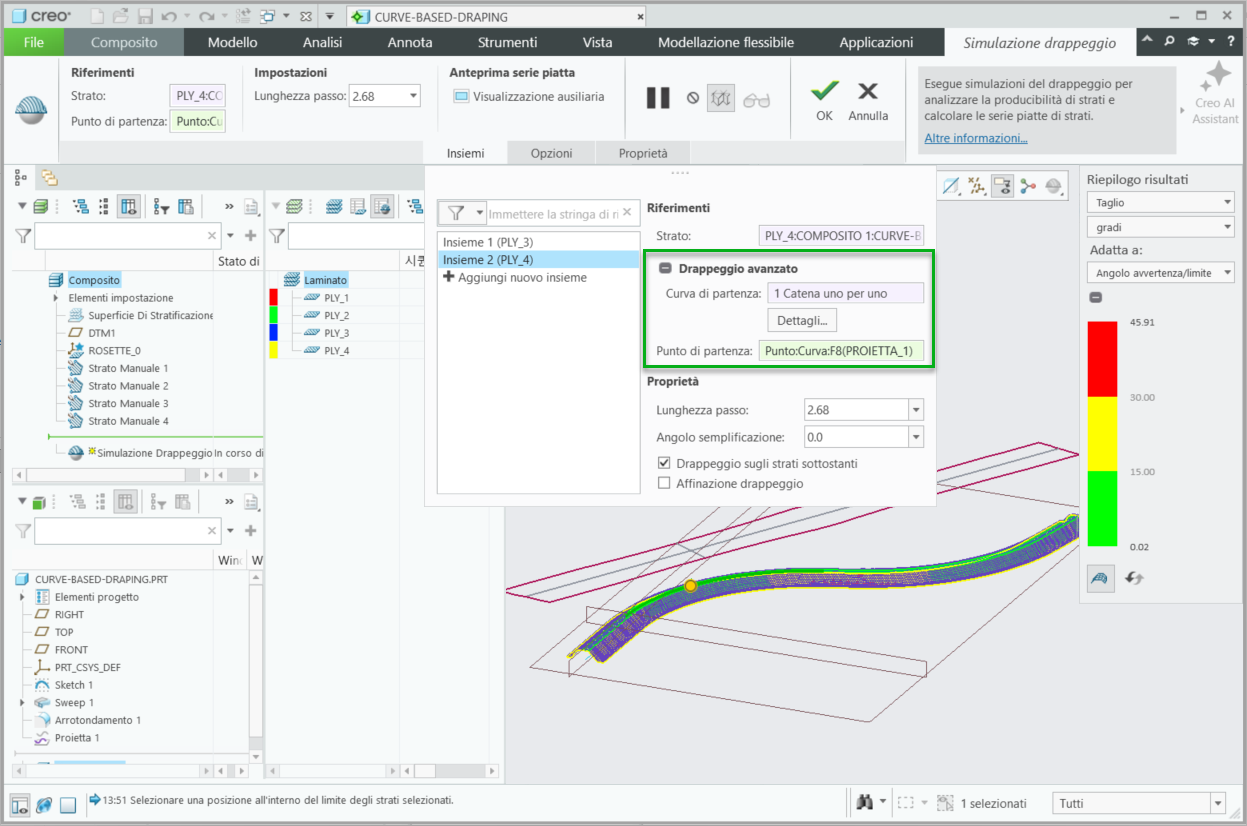

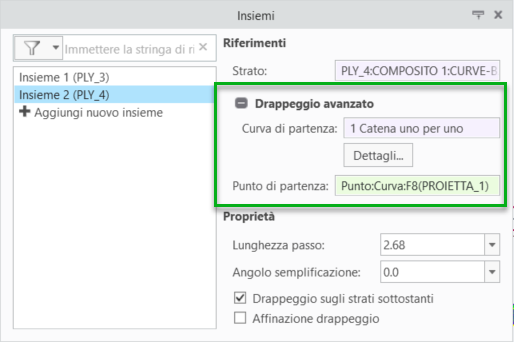

È ora possibile drappeggiare uno strato lungo un percorso curvo utilizzando la funzionalità di drappeggio avanzato. A tale scopo, è necessario espandere Drappeggio avanzato (Advanced Draping) nella scheda Insiemi (Sets), specificare una curva nella casella Curva di partenza (Seed curve), quindi specificare un punto di partenza nella casella Punto di partenza (Seed point). La curva di partenza definisce la fibra di ordito fissa per la simulazione di drappeggio e deve giacere all'interno del limite dello strato. Il punto di partenza deve essere selezionato sulla curva.

Questo miglioramento consente di utilizzare le curve come fibre di ordito fisse, fornendo risultati di simulazione di drappeggio più accurati e serie piatte per gli strati, con conseguente incremento della produttività.
