Feedback sui controlli di geometria per la mesh in Creo Ansys Simulation
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: è possibile accedere alla finestra di dialogo Risoluzione problemi (Troubleshooter) dalle posizioni riportate di seguito.
• Nella scheda Ansys Simulation fate clic su Esegui (Run)
> .
> .• In Gestione processi (Process Manager) fate clic su
per visualizzare il processo attivo.
per visualizzare il processo attivo.Fate clic su
e selezionate Risoluzione problemi (Troubleshooter).
e selezionate Risoluzione problemi (Troubleshooter).Video
Descrizione

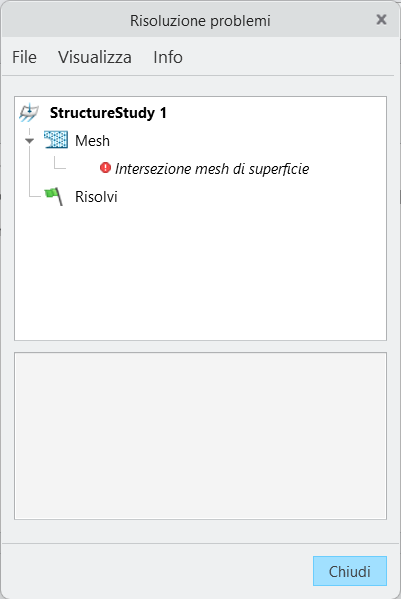

Creo Ansys Simulation supporta ora uno strumento di risoluzione dei problemi quando problemi di geometria determinano un errore di mesh. In precedenza queste informazioni non erano disponibili. Lo strumento di risoluzione dei problemi elenca le superfici in cui sono presenti errori di mesh, come illustrato nella figura seguente:

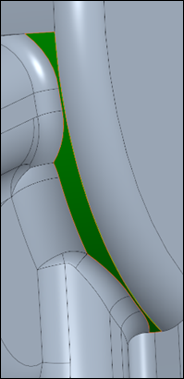

Se selezionate la voce di elenco Mesh, la superficie viene evidenziata e ingrandita in questa porzione dell'area grafica, come illustrato nella figura seguente:
Lo strumenti di risoluzione dei problemi verrà utilizzato in futuro per messaggi di errore, avvertenze e informazioni.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Identifica le aree del modello che presentano problemi
• Fornisce un feedback immediato all'utente
• Offre uno strumento uniforme per la risoluzione dei problemi
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
