Miglioramento dell'analisi dello spessore 3D
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: nella scheda Analisi (Analysis) fate clic su
Spessore (Thickness).
Spessore (Thickness).Video
Descrizione

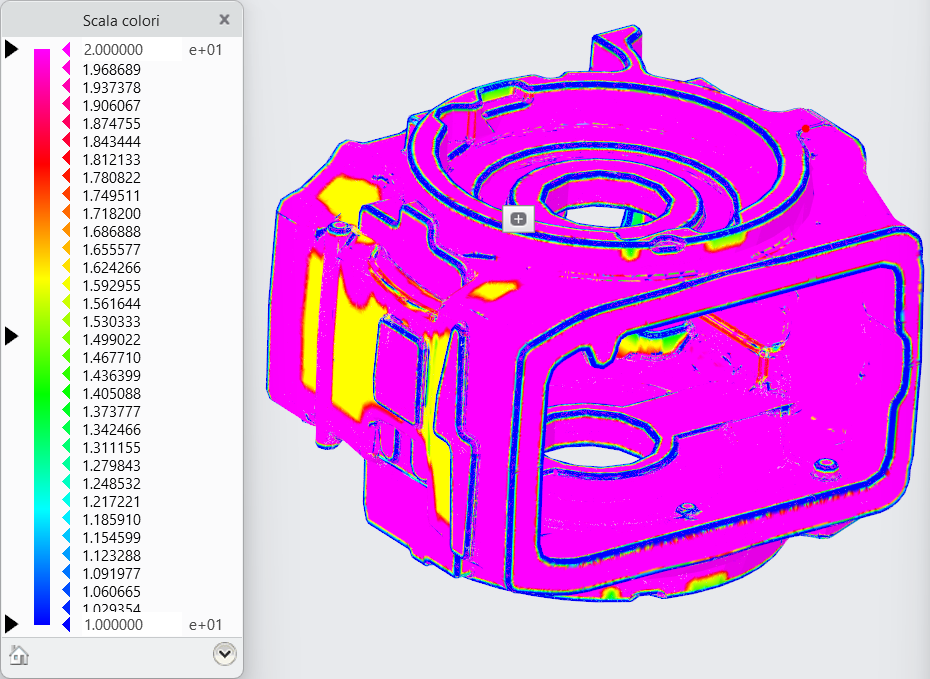

L'analisi dello spessore 3D è stata ottimizzata per migliorare la precisione e l'interpretazione dei risultati introducendo il metodo Sfera rotolante (Rolling ball) e la visualizzazione in scala con l'intero spettro colori. Il metodo Sfera rotolante (Rolling ball) è ora impostato come metodo di default per l'analisi dello spessore 3D. Questo metodo simula il rotolamento di una sfera lungo l'interno di una parte per misurare il diametro della sfera più grande che può adattarsi in ogni punto.
È comunque disponibile il metodo Ray tracing, che è stato migliorato per includere una legenda con l'intero spettro di colori. In precedenza, l'analisi dello spessore supportava soltanto il metodo Ray tracing con una legenda a tre colori.
Vantaggi
• Rileva le aree sottili che possono determinare regioni deboli e le aree spesse che possono causare problemi di raffreddamento durante la fabbricazione.
• Fornisce risultati di spessore uniformi e accurati su una geometria complessa utilizzando il metodo Sfera rotolante (Rolling ball).
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Nessuna limitazione |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
