Reticolo: reticolo di travi e guscio impliciti
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: fate clic su Modello (Model) > Progettazione tecnica (Engineering) > Reticolo (Lattice) > Rappresentazione (Representation) > Implicita (Implicit).
Per il guscio, fate clic su Regione reticolo (Lattice Region) > Sostituisci corpo con reticolo (Replace body with lattice) > Crea guscio (Create shell) > Rappresentazione guscio (Shell representation) > Implicita (Implicit).
Per la dimensione della blend, fate clic su Riempimento cella (Cell Fill) > Dimensione blend (Blend size).
Video
Guardate il video in Learning Connector.
Descrizione
In Creo13 è ora possibile creare reticoli di travi e gusci impliciti. Si tratta di un metodo alternativo per creare reticoli di travi, creare un guscio per un oggetto e unirli in un oggetto stampabile in 3D.
• È possibile creare blend delle interfacce interne tra le travi.
Transizione uniforme tra travi con un reticolo implicito
• È possibile creare una blend dell'interfaccia tra il reticolo e il guscio.

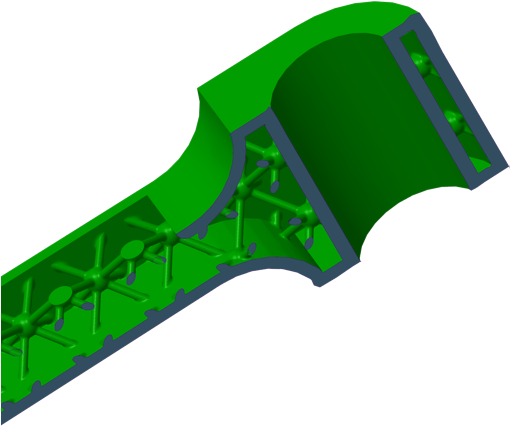

Blend levigata tra un reticolo e un guscio con reticolo implicito
Vantaggi
Capacità di creazione costante di gusci, possibilità di creare blend del reticolo con il guscio
Informazioni aggiuntive
Suggerimenti:
Nessuno
Limitazioni:
Gli spigoli e le superfici generati dalla geometria implicita non possono essere utilizzati come entità di riferimento per le feature a valle.
Sostituisce la funzionalità esistente?
No
Opzione di configurazione associata a questa funzionalità
Nessuna.
Per creare un reticolo basato su travatura
