Flusso esterno con chiusura delle perdite - Esercizio 2 - Preparazione della mesh
Viene creata una finestra di contenimento esterna, con una zona mesh affinata che circonda il camion, per gestire il flusso esterno.
1. Nell'albero Flow Analysis selezionate Domini (Domains).
2. Nel pannello delle proprietà, nella scheda Mesh dell'albero
Creo Flow Analysis, selezionate Volumi esterni (Exterior Volumes) per Posizione mesh (Mesh Location).
Creo Flow Analysis, selezionate Volumi esterni (Exterior Volumes) per Posizione mesh (Mesh Location).3. Selezionate Non uniformi (Nonuniform) per l'elenco a discesa Margini finestra di contenimento (Bounding Box Margins) e immettete i seguenti valori:
◦ Dimensioni minime lato (Minimum Side Sizes) - 0.3, 0, 1.5
◦ Dimensioni massime lato (Maximum Side Sizes) - 2.0, 1.2, 1.5
4. Immettete 0.0005 nel campo Dimensione minima cella (Minimum Cell Size).
5. Selezionate Affinazione zona finestra (Box Zone Refinement) per Opzioni zona affinazione (Refine Zone Options) e specificate i seguenti parametri:
◦ Dimensione cella (Cell Size) - 0.005
◦ Primo angolo (First Corner) - -9.0, -1.0, -1.5
◦ Angolo diagonale (Diagonal Corner) - 11.0, 4.0, 1.5
6. Selezionate Modalità estesa (Extended Mode) per Opzioni impostazione (Setup Options) e quindi Combinate con patch (Combined with Patches) per Opzioni sottofeature (Sub-feature Options).
7. Fate clic su
Genera mesh (Generate Mesh) per creare la mesh intorno al camion.
Genera mesh (Generate Mesh) per creare la mesh intorno al camion.8. Nel gruppo Postelaborazione (Post-processing) fate clic su
Vista sezione (Section View).
Vista sezione (Section View).9. Vengono visualizzate le proprietà di Section 01. Impostate valori per le opzioni come segue:
◦ Tipo (Type) - Piano Z (Plane Z)
◦ Piano arbitrario (Arbitrary Plane) - 0

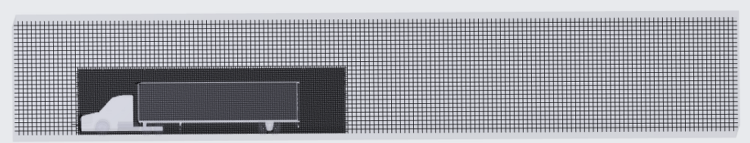

10. Nella scheda Vista (View) del pannello Proprietà (Properties), per Griglia (Grid) selezionate Sì (Yes). Viene visualizzata la mesh della sezione, come mostrato nella figura riportata di seguito. Si verifica una perdita della mesh all'interno del rimorchio a causa di fori nella geometria.
Mesh del volume esterno intorno al camion
