Esempio: esecuzione di uno studio di fatica in Creo Ansys Simulation
Questo esempio illustra il workflow end-to-end per l'impostazione e l'esecuzione di un'analisi a fatica e per la visualizzazione e l'analisi dei risultati.

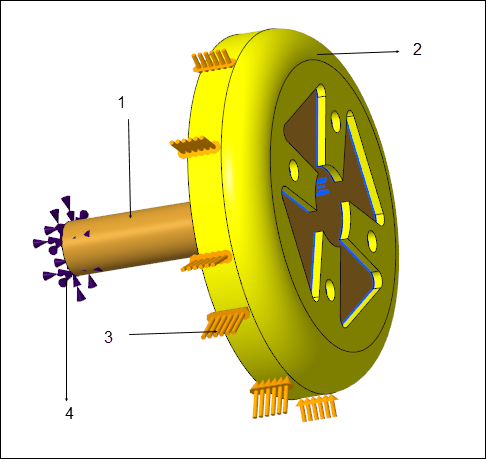

In questo esempio è presente un sistema di pulegge che consiste in un albero realizzato in materiale FE 40 e una puleggia in acciaio. La puleggia è montata sull'albero con 4 bulloni. Una cinghia passa attorno alla puleggia. La forza applicata dalla cinghia è modellata come carico portante con un valore di 5.000 N.
1. Albero realizzato in materiale FE 40
2. Puleggia in acciaio
3. Forza esercitata dalla cinghia sulla puleggia modellata come carico portante con valore di 5.000 N
4. Vincolo fisso che mantiene in posizione l'estremità dell'albero
La puleggia ruota a un numero elevato di giri e quindi deve resistere a una fatica ad alto numero di cicli. Per valutare la vita a fatica della puleggia a causa del carico esercitato dalla cinghia, vengono definite le proprietà del materiale a fatica per il materiale della puleggia. Vengono definite le proprietà di sollecitazione ciclica per il materiale in acciaio. La curva stress-life viene definita per il materiale della puleggia (acciaio) come funzione di tabella con i valori mostrati di seguito.
Il comportamento a fatica viene definito per il modello con i seguenti parametri:
• Tipo di analisi - Metodo stress-life
• Componente - Sollecitazione Von Mises
• Tipo di carico - Completamente invertito
• Durata di vita a progetto - 1.0e06 cicli
Di seguito sono riportati i diversi risultati ottenuti durante l'esecuzione dello studio.
Risultato | Grafico a curve di livello del risultato | Interpretazione |
|---|---|---|

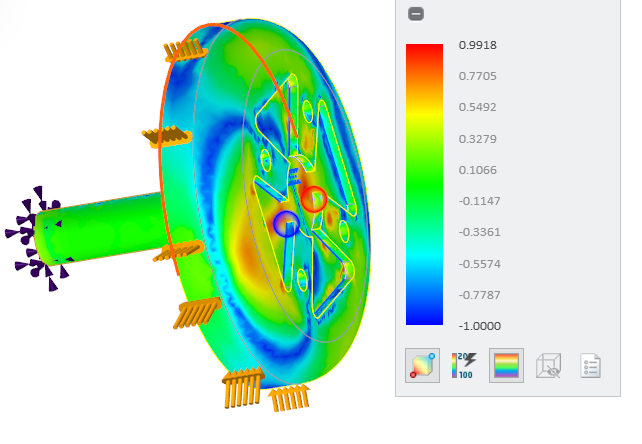

Indicazione di biassialità |  | Poiché l'indicazione di biassialità varia tra -1 (tranciatura pura) e 0.99 (quasi 1), implica un carico biassiale puro in alcune aree. |
Sollecitazione alternata equivalente |  | Un valore basso di EAS implica qui una durata di vita più elevata. |

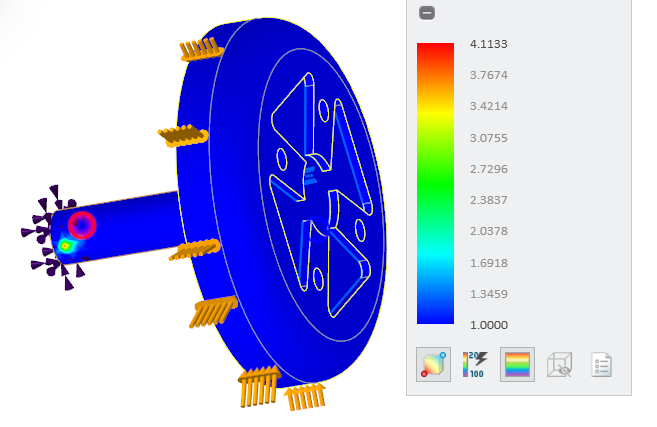

Danno da fatica |  | In questo caso, il danno da fatica per la puleggia è 1,0, ovvero la parte è sicura per l'intera durata di vita del progetto. |

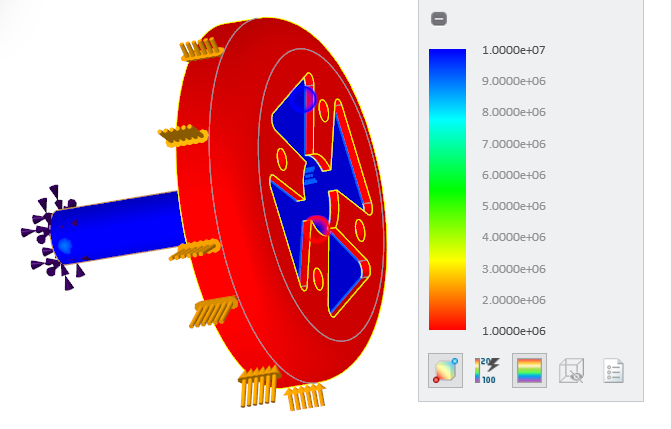

Vita a fatica |  | La durata a fatica della puleggia è 1e06 e corrisponde alla durata di vita del progetto. |
Fattore di sicurezza |  | Il fattore di sicurezza massimo per la puleggia è circa pari a 10, ovvero è sicura. |
