Introduzione: nervatura traiettoria
Una nervatura di traiettoria è una feature creata per rafforzare le aree vuote tra le superfici di sacca. Per creare una nervatura traiettoria, create o selezionate una geometria che includa una base e un guscio o altre aree vuote tra le superfici di sacca.

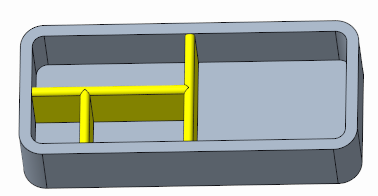

Questo esempio mostra una geometria cubica con la base e il guscio.
Per creare una nervatura traiettoria, eseguire le operazioni descritte di seguito.
1. Nella scheda Nervatura traiettoria (Trajectory Rib) fate clic su Definisci (Define) nella scheda Riferimenti (References).
2. Nella finestra di dialogo Sketch selezionate un piano di Riferimento come piano di sketch. Fate clic su Sketch.
3. Fate clic su
Riferimenti (References) nella vista sketch e selezionate le superfici di riferimento nel modello. Fate clic su Chiudi (Close).
Riferimenti (References) nella vista sketch e selezionate le superfici di riferimento nel modello. Fate clic su Chiudi (Close).4. Fate clic su
Linea (Line) e tracciate il profilo della nervatura di traiettoria tra le superfici di riferimento selezionate. Fate clic su
OK.
Linea (Line) e tracciate il profilo della nervatura di traiettoria tra le superfici di riferimento selezionate. Fate clic su OK.
5. Nell'area grafica trascinate le maniglie per definire lo spessore della nervatura profilo oppure immettete un valore nella casella
Spessore (Width).
Spessore (Width).6. Fate clic su Spigoli esposti arrotondati (Round Exposed Edges) per aggiungere arrotondamenti agli spigoli esposti.
7. Fate clic su
Aggiungi sformo (Add Draft) per aggiungere un angolo di sformo alle nervature. Fate clic sulla scheda Forma (Shape) per modificare i valori per l'angolo di sformo e lo spessore della nervatura.
Aggiungi sformo (Add Draft) per aggiungere un angolo di sformo alle nervature. Fate clic sulla scheda Forma (Shape) per modificare i valori per l'angolo di sformo e lo spessore della nervatura.
8. Fate clic su OK.
OK.
