Grafici di Riferimento

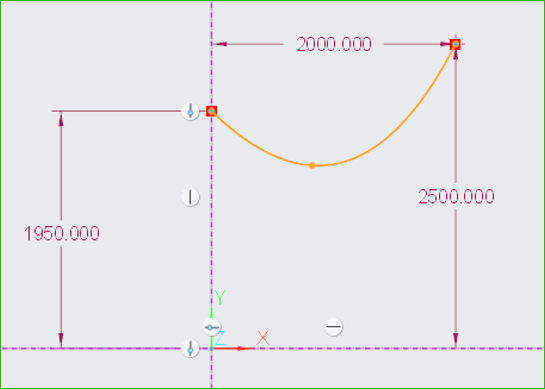

La feature Grafico Rifmto (Datum Graph) crea uno sketch 2D di una funzione x-y che viene salvato come feature nel modello. Il grafico viene visualizzato come feature nell'albero del modello e può essere utilizzato nelle operazioni a valle.
Un grafico di Riferimento viene creato in modo simile a uno sketch, ma quando uscite dalla feature non viene creata alcuna curva visibile nell'area grafica. Un grafico di Riferimento deve contenere un sistema di coordinate ed è buona norma includere assi di mezzeria come assi X e Y.
Una volta creato un grafico di Riferimento, il sistema può utilizzare lo sketch come funzione x-y.
Creazione di un grafico di Riferimento
1. Fate clic su > >
Grafico (Graph). Viene visualizzata la mini barra degli strumenti.
Grafico (Graph). Viene visualizzata la mini barra degli strumenti.2. Immettete un nome descrittivo per il grafico, quindi fate clic su
. Viene visualizzata la scheda Sketch.
. Viene visualizzata la scheda Sketch.3. Per posizionare il sistema di coordinate, nel gruppo Sketch (Sketching) fate clic su
Sistema di coordinate (Coordinate System), quindi sull'area grafica.
Sistema di coordinate (Coordinate System), quindi sull'area grafica.4. Per eseguire lo sketch degli assi del grafico, nel gruppo Sketch (Sketching) è consigliabile fare clic su
Asse mezzeria (Centerline) ed eseguire lo sketch di un asse di mezzeria orizzontale per l'asse X e di un asse di mezzeria verticale per l'asse Y.
Asse mezzeria (Centerline) ed eseguire lo sketch di un asse di mezzeria orizzontale per l'asse X e di un asse di mezzeria verticale per l'asse Y.5. Eseguite lo sketch del grafico.
6. Fate clic su OK.
OK.
Utilizzo dei grafici di Riferimento
I grafici di Riferimento possono essere utilizzati in diversi modi. Ecco alcuni esempi:
• Disegni
Fate clic su > > Grafico (Graph) per inserire grafici di Riferimento in un disegno.
Grafico (Graph) per inserire grafici di Riferimento in un disegno.• Funzione di valutazione dei grafici
La funzione di valutazione dei grafici consente di utilizzare feature di grafico per guidare le quote tramite relazioni in una sezione, una parte o un assieme. Questo è il formato della funzione:
evalgraph("graph_name", x)
◦ graph_name - Nome del grafico.
◦ x - Valore sull'asse X del grafico per il quale viene restituito il valore Y.
Consultate i link riportati di seguito.
• Analisi
Potete confrontare due grafici per determinare la differenza nella distribuzione di un parametro lungo l'altro parametro.
Consultate i link riportati di seguito.
