Utilizzo delle tabelle di tolleranze ISO
Quote lineari
Quando la casella di controllo Usa tabelle di tolleranze ISO (Use ISO tolerance tables) è selezionata nella finestra di dialogo Opzioni (Options), EZ Tolerance Analysis utilizza le tabelle di tolleranze ISO per assegnare tolleranze di default alle quote lineari.
Le tolleranze di default per le quote lineari vengono derivate dalla tabella di tolleranze delle quote generali. La tolleranza applicata dipende dai seguenti fattori:
• Proprietà Classe model (Model Class) del modello
• Dimensione nominale della quota
Le tolleranze di default vengono determinate quando create una nuova catena o quando una catena esistente viene aggiornata dopo l'aggiunta o la rimozione di feature.
Per attivare le tabelle di tolleranze ISO per le quote lineari, attenetevi alla procedura descritta di seguito.
1. Fate clic su Opzioni (Options) nella scheda EZ Tolerance. Viene visualizzata la finestra di dialogo Opzioni (Options).
2. Selezionate Usa tabelle di tolleranze ISO (Use ISO tolerance tables).
3. Fate clic su OK.
Per sostituire una tolleranza di default per una quota lineare, fate clic sul valore di tolleranza accanto alla quota nella tabella delle catene, quindi specificate un nuovo valore nella finestra di dialogo Modifica tolleranza (Edit Tolerance).
Quote di fori e alberi
È possibile utilizzare tabelle di tolleranze ISO per definire le tolleranze di default per le quote di diametro delle feature di foro e albero.
Per attivare le tabelle di tolleranze ISO per le quote di diametro delle feature di foro e albero, attenetevi alla procedura descritta di seguito.
1. Fate clic su Tabella catene (Stackup Table) nella scheda EZ Tolerance. Viene visualizzata la finestra di dialogo EZ Tolerance Analysis.
2. Fate clic su
davanti a una catena per aprire la tabella di catene che mostra i dettagli della catena.
davanti a una catena per aprire la tabella di catene che mostra i dettagli della catena.3. Fate clic sul valore di tolleranza accanto a una quota di diametro di una feature di foro o albero. Viene visualizzata la finestra di dialogo Modifica tolleranza (Edit Tolerance).

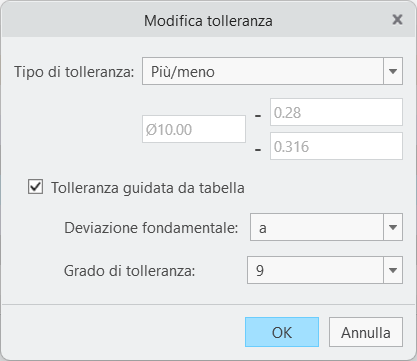

4. Selezionate Tolleranza guidata da tabella (Table-driven tolerance) per attivare le tabelle di tolleranze ISO.
5. Selezionate le opzioni desiderate nelle caselle Deviazione fondamentale (Fundamental deviation) e Grado di tolleranza (Tolerance grade).
6. Fate clic su OK.
 | Il tipo di tolleranza simmetrica non è supportato per le tolleranze guidate da tabella. Con le tolleranze guidate da tabella è possibile utilizzare soltanto il tipo di tolleranza Più/meno (Plus Minus) o Limiti (Limits). |
Limitazioni
Le tabelle di tolleranze ISO si applicano soltanto alle quote nella tabella delle catene che non sono collegate alle annotazioni Creo. Se una quota nella tabella delle catene è collegata a un'annotazione Creo, la tolleranza per la quota viene derivata dall'annotazione. Se una quota nella tabella delle catene è collegata a un'annotazione Creo, la tabella delle catene utilizza la tolleranza definita nell'annotazione.
L'applicazione EZ Tolerance Analysis legge i file delle tabelle di tolleranze dalla directory di installazione di default o dalla directory specificata dall'opzione tolerance_table_dir. Per informazioni su come impostare un'opzione di configurazione, vedere Per impostare le opzioni di configurazione.
Potete modificare il contenuto dei file delle tabelle di tolleranze. I file delle tabelle di tolleranze, tuttavia, devono avere gli stessi nomi dei file installati con il software.
