Parametri HSM di finitura con asportazione di truciolo
I seguenti parametri sono specifici delle sequenze NC HSM di finitura con asportazione di truciolo. Essi sono elencati sotto un'intestazione che corrisponde al nome della categoria sotto cui sono raggruppati per l'impostazione.
Per una descrizione dei parametri di fabbricazione comuni, disponibili per tutti i tipi di sequenza NC, vedere Parametri comuni delle sequenze NC.
Profondità di taglio e sovrametallo

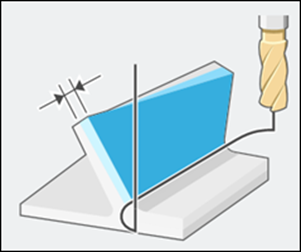

• Sovrametallo truciolo (Swarf stock allowance) (ID: SWARF_STOCK_ALLOW)
Definisce la quantità di materiale residuo dopo il taglio finale sulle superfici truciolari di riferimento.

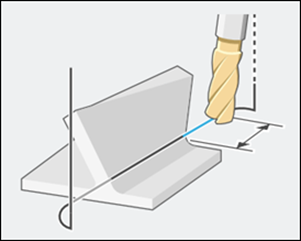

• Distanza inizio extra corsa (Start overtravel distance) (ID: START_OVERTRAVEL)
Aggiunge automaticamente la distanza all'inizio del percorso utensile.

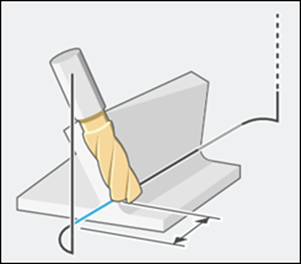

• Distanza fine extra corsa (End overtravel distance) (ID: END_OVERTRAVEL)
Aggiunge automaticamente la distanza alla fine del percorso utensile.
Movimenti di taglio

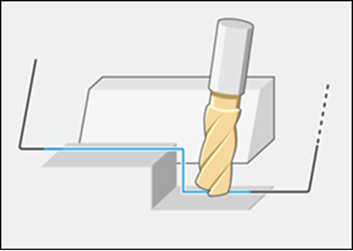

• Strategia percorso utensile pavimento (Floor toolpath strategy) (ID: FLOOR_TOOLPATH_STRATEGY)
Specifica la strategia di creazione del percorso utensile in base alla superficie del pavimento. I valori sono:
◦ ON_FLOOR - Crea sempre il percorso utensile rispetto alla superficie del pavimento.
◦ ON_SWARF_AND_FLOOR - Crea il percorso utensile all'intersezione delle superfici truciolari e del pavimento.
Se non esiste alcuna intersezione, il percorso utensile viene creato sullo spigolo inferiore della superficie truciolare.
• Strategia di tagli multipli (Multiple cuts strategy) (ID: MULTI_CUT_STRATEGY)
Specifica l'opzione di profondità del taglio. Le opzioni sono:

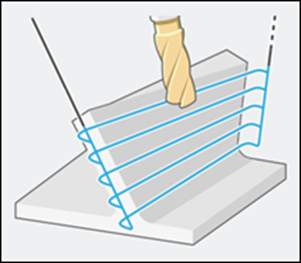

◦ BY_MAX_STEP_DEPTH - Considera il valore del parametro Profondità massima passo (Maximum step depth) per il taglio truciolare.
◦ BY_NUMBER_CUTS - Considera il valore Numero di tagli (Number of cuts) per il taglio truciolare.
• Serie di tagli multipli (Multiple cuts pattern) (ID: MULTI_CUT_PATTERN)
Specifica l'opzione per generare tagli rispetto alle curve guida. Le opzioni sono:

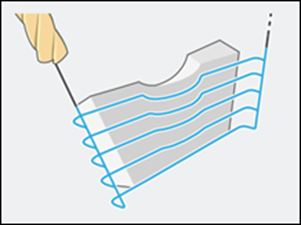

◦ MORPH - Crea tagli di blend tra le curve guida superiore e inferiore.

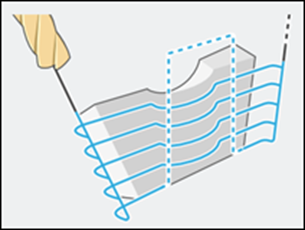

◦ OFFSET_FROM_TOP - Crea tagli paralleli alla curva guida superiore.

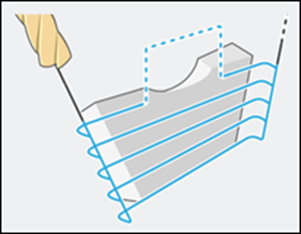

◦ OFFSET_FROM_BOTTOM - Crea tagli paralleli alla curva guida inferiore.

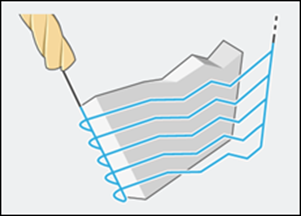

◦ ALIGN_WITH_LONGEST_CONTACT_LINE - Crea tagli paralleli alla curva guida più lunga per assicurare una copertura completa dell'area.
• Ordine passate multiple (Multiple passes order) (ID: MULTI_PASS_ORDERS)
Specifica l'ordine per passate multiple. Le opzioni sono:

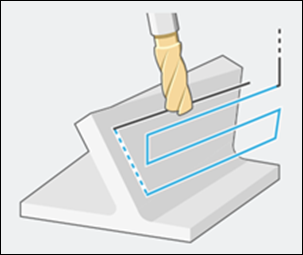

◦ BY_CUTS - Lavora tutti i tagli e quindi procede alla passata interna.

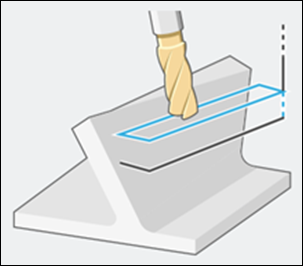

◦ BY_PASSES - Lavora tutte le passate e quindi procede al taglio successivo.
Impostazioni macchina
• Raggio di raccordo interno (Inner corner radius) (ID: INNER_CORNER_RADIUS)
Imposta la dimensione del raccordo per controllare l'arrotondamento degli angoli interni.
• Raggio loop esterno (Outer loop radius) (ID: OUTER_LOOP_RADIUS)
Imposta la dimensione dell'arco per controllare la creazione di loop in corrispondenza degli angoli esterni.
• Tipo di angolo esterno (Outer corner type) (ID: OUTER_CORNER_TYPE)
Specifica l'opzione per gestire gli angoli esterni. Le opzioni sono:
◦ SHARP_CORNER - Mantiene l'acutezza in tutti gli angoli esterni.

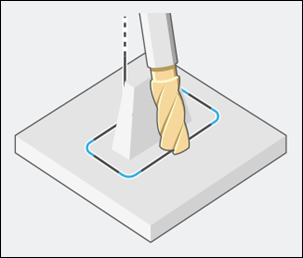

◦ ROLL_AROUND - Ruota l'utensile attorno a tutti gli angoli esterni per rimuovere l'acutezza.
◦ LOOP - Crea angoli esterni estendendo segmenti diritti e connettendoli con un arco per formare un loop. Considera il valore del parametro Raggio loop esterno (Outer loop radius).
