Parametri geodetici
Per una descrizione dei parametri di fabbricazione comuni, disponibili per tutti i tipi di sequenza NC, vedere Parametri comuni delle sequenze NC.
Profondità di taglio e sovrametallo
Offset area di contenimento (Containment area offset) (ID: CONTAINMENT_OFFSET)
Crea un offset virtuale della curva di contenimento in corrispondenza della distanza specificata. Il percorso utensile viene generato fino a questa curva. Assicuratevi che una mesh di superficie sia disponibile per la generazione di un percorso utensile di questo tipo.
Per i valori positivi, il taglio viene creato all'esterno dell'area di contenimento.
Per i valori negativi, il taglio viene creato all'interno dell'area di contenimento.
Per il valore 0, non è presente alcun offset e il taglio viene creato fino ai limiti dell'area di contenimento.
Valore di default: 0
Estendi limite di superficie (Extend surface boundary) (ID: EXTEND_SURFACE_BOUNDARY)
Estende la mesh di superficie con il valore immesso quando ha un limite esterno. Per i valori positivi, viene creata una mesh di superficie virtuale al di fuori del limite di superficie. Per i valori negativi, la mesh di superficie viene creata all'interno del limite di superficie.
 | Se definite solo questo parametro, non vi è alcun impatto visibile sulla geometria di superficie. Utilizzate questo parametro con il parametro CONTAINMENT_OFFSET o il parametro MACHINING_AREA opzione SIDE_TWO per generare un percorso utensile con un offset. |
Valore di default: 0
Inverti passo laterale (Flip step over) (ID: FLIP_STEP_OVER)
Modifica l'ordine dei tagli come descritto di seguito.
• Dall'esterno all'interno e viceversa per i contorni chiusi.
• Da sinistra a destra e viceversa per i contorni aperti.
Valore di default: NO
Estendi curve di input aperte (Extend open input curves) (ID: EXTEND_OPEN_INPUT_CURVES)
Se è impostato su YES, estende la curva di input per raggiungere il limite o il contenimento per evitare l'effetto di rollover del percorso utensile. Utilizzate questa opzione se la curva di input definita è più piccola della superficie da lavorare.
Il parametro è impostato su YES:
Il parametro è impostato su NO:
Valore di default: NO
Numero di tagli su superficie (Number of cuts on surface) (ID: NUMBER_CUTS_ON_SURF)
Imposta il numero di tagli su una superficie. Quando definite un valore uguale o maggiore di 1, vengono creati tagli sulle curve guida. La distanza tra due tagli di numeri consecutivi viene mantenuta per MAX_STEP_OVER.
Per i valori decimali, viene utilizzata solo la base o il numero intero. Ad esempio, per un valore di 3.8 viene considerato solo il numero intero (3) per il numero di tagli su una superficie.
1. Percorso utensile sulla curva guida
2. Secondo taglio
3. Terzo taglio
Valore di default: - (trattino)
Passo di discretizzazione massimo (Maximum discretization step) (ID: MAX_DISCRETIZ_STEP)
Specificate la distanza massima consentita tra due punti del percorso utensile. Se la distanza tra due punti del percorso utensile è superiore al valore di MAX_DISCRETIZ_STEP, Creo NC crea punti intermedi in modo che la distanza tra due punti sia sempre inferiore a MAX_DISCRETIZ_STEP. I punti intermedi rientrano nel valore di tolleranza e permettono di evitare il tallonamento.
Se non viene specificato alcun valore per MAX_DISCRETIZ_STEP (impostazione di default), per generare i punti del percorso utensile viene utilizzato esclusivamente il valore di tolleranza.
Valore di default: - (trattino)
1. MAX_DISCRETIZ_STEP
Sovrametallo (Stock allowance) (ID: STOCK_ALLOW)
Specificate la quantità di materiale o sovrametallo da mantenere sulle superfici di lavorazione. L'offset espande le facce di lavorazione in tre quote.
| | Per il valore negativo del sovrametallo, dovete deselezionare la casella di controllo Aggiungi riferimenti lavorazione (Add machining references) nella scheda Superfici di controllo (Check Surfaces). |
Valore di default: 0
Movimenti di taglio
Tipo di taglio (Cut type) (ID: CUT_TYPE)
Specificate uno dei seguenti tipi di taglio:
• ONE_WAY - Sposta l'utensile in una direzione di taglio. La direzione viene stabilita dalla direzione 1 o 2.
• ZIG_ZAG - Sposta l'utensile nella direzione di taglio opposta a ogni nuovo taglio. La direzione viene stabilita per il primo taglio solo come direzione 1 o direzione 2.
• SPIRAL - Genera tagli a spirale sulla superficie di lavorazione. La direzione viene stabilita dalla direzione 1 o 2. È possibile utilizzare questa opzione solo in un percorso utensile con contorno chiuso.
Valore di default: ONE_WAY
Direzione tipo di taglio (Cut type direction) (ID: CUT_TYPE_DIRECTION)
Definisce la direzione in cui l'utensile si sposta sul riferimento di lavorazione.
• DIRECTION_ONE - Per le curve aperte, l'utensile utilizza la direzione della curva originale. Per le curve chiuse, l'utensile si sposta in direzione antioraria.
• DIRECTION_TWO - Opposta alla direzione 1. Per le curve chiuse, l'utensile si sposta in direzione oraria.
Valore di default: DIRECTION_ONE
Area di lavorazione (Machining area) (ID: MACHINING_AREA)
Determina quale lato di lavorazione viene utilizzato come direzione del passo:
• SIDE_ONE - Viene lavorata l'area interna.
• SIDE_TWO - Viene lavorata l'area esterna.
| | MACHINING_AREA (SIDE_ONE, SIDE_TWO) è supportato per il tipo di serie Parallelo a più curve (Parallel to multiple curves). |
Valore di default: SIDE_ONE
Opzione evitamento collisioni percorso utensile (Toolpath collision avoidance option) (ID: COLLISION_AVOID_OPTION)
Evitate le collisioni dei percorsi utensile impostando una delle seguenti opzioni:

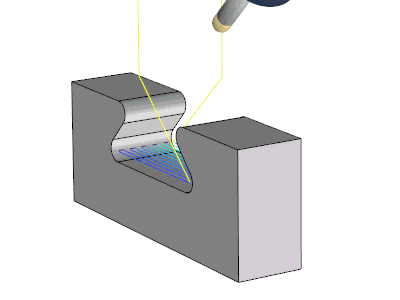

• TILT - Vengono aggiunte automaticamente altre inclinazioni per evitare le collisioni dei percorsi utensile.

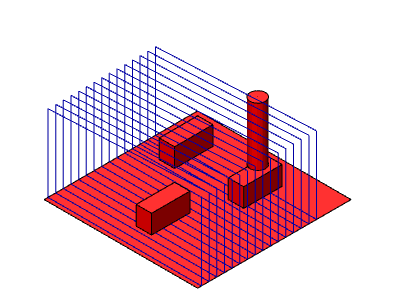

• NO_COLISION_CHECK - I controlli di collisione non vengono eseguiti. Il percorso utensile può contenere collisioni.

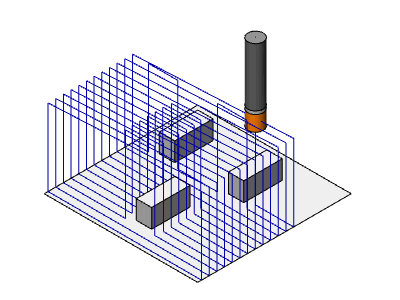

• TRIM_AND_RELINK - Rifila tutti i segmenti di percorso utensile in collisione al suo esterno.
Valore di default: TILT
Impostazioni macchina
Raggio di raccordo massimo (Maximum corner radius) (ID: MAX_CORNER_RADIUS)
Definite il raggio massimo di un arco per smussare gli angoli del percorso utensile. Se il raggio definito non è adattabile agli angoli, l'algoritmo riduce il raggio di raccordo automaticamente per adattare gli archi agli angoli.
Valore di default: 0
Considerate gli esempi riportati di seguito per i valori del parametro MAX_CORNER_RADIUS.
• Il valore del parametro MAX_CORNER_RADIUS è impostato su 0.
• Il valore del parametro MAX_CORNER_RADIUS è impostato su un valore maggiore di 0.
