Ecoulement externe avec obturation des fuites - Exercice 2 : Préparation du maillage
Une boîte englobante externe est créée, avec une zone de maillage affinée entourant le camion, pour résoudre l'écoulement externe.
1. Dans l'arbre Flow Analysis, sélectionnez Domaines (Domains).
2. Dans l'onglet Maillage (Mesh) du panneau Propriétés (Properties), sous l'arbre
Creo Flow Analysis (Creo Flow Analysis), sélectionnez Volumes extérieurs (Exterior Volumes) pour Emplacement du maillage (Mesh Location).
Creo Flow Analysis (Creo Flow Analysis), sélectionnez Volumes extérieurs (Exterior Volumes) pour Emplacement du maillage (Mesh Location).3. Sélectionnez Non uniforme (Nonuniform) pour la liste déroulante Marges de la boîte englobante (Bounding Box Margins), puis entrez les valeurs comme suit :
◦ Taille minimale des côtés (Minimum Side Sizes) : 0.3, 0, 1.5
◦ Taille maximale des côtés (Maximum Side Sizes) : 2.0, 1.2, 1.5
4. Entrez 0.0005 pour Taille de cellule minimale (Minimum Cell Size).
5. Sélectionnez Affinement zone de boîte (Box Zone Refinement) pour Options de la zone d'affinement (Refine Zone Options) et spécifiez les paramètres suivants :
◦ Taille de cellule (Cell Size) : 0.005
◦ Premier coin (First Corner) : -9.0, -1.0, -1.5
◦ Coin diagonal (Diagonal Corner) : 11.0, 4.0, 1.5
6. Sélectionnez Mode étendu (Extended Mode) pour Options de configuration (Setup Options), puis choisissez Combinées avec carreaux (Combined with Patches) pour Options des sous-fonctions (Sub-feature Options).
7. Cliquez sur
Générer un maillage (Generate Mesh) pour créer le maillage autour du camion.
Générer un maillage (Generate Mesh) pour créer le maillage autour du camion.8. Dans le groupe Post-traitement (Post-processing), cliquez sur
Vue de section (Section View).
Vue de section (Section View).9. Les propriétés Section 01 s'affichent. Définissez les valeurs des options comme indiqué ci-dessous :
◦ Type (Type) : Plan Z (Plane Z)
◦ Plan arbitraire (Arbitrary Plane) : 0 (0)
10. Dans l'onglet Vue (View) du panneau Propriétés (Properties), pour Grille (Grid), sélectionnez Oui (Yes). Le maillage de la section s'affiche, comme illustré dans la figure ci-dessous. Le maillage fuit à l'intérieur de la remorque en raison de la présence de trous dans la géométrie.

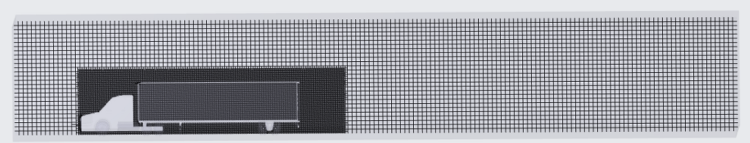

Maillage de volume externe autour du camion
