Utilisation des tables de tolérances ISO
Cotes linéaires
Lorsque la case Utiliser les tables de tolérances ISO (Use ISO tolerance tables) est cochée dans la boîte de dialogue Options (Options), EZ Tolerance Analysis utilise les tables de tolérances ISO pour attribuer des tolérances par défaut aux cotes linéaires.
Les tolérances par défaut des cotes linéaires sont dérivées de la table de tolérances des cotes générales. La tolérance appliquée dépend des éléments suivants :
• La propriété de classe du modèle
• La taille nominale de la cote
Les tolérances par défaut sont déterminées lorsque vous créez une nouvelle chaîne ou lorsqu'une chaîne existante est mise à jour après l'ajout ou l'enlèvement de fonctions.
Pour activer les tables de tolérances ISO pour les cotes linéaires :
1. Cliquez sur Options (Options) dans l'onglet EZ Tolerance (EZ Tolerance). La boîte de dialogue Options (Options) s'affiche.
2. Sélectionnez Utiliser les tables de tolérances ISO (Use ISO tolerance tables).
3. Cliquez sur OK (OK).
Pour remplacer une tolérance par défaut pour une cote linéaire, cliquez sur la valeur de tolérance en regard de la cote dans la table des chaînes, puis spécifiez une nouvelle valeur dans la boîte de dialogue Modifier la tolérance (Edit Tolerance).
Cotes de trou et d'arbre
Vous pouvez utiliser les tables de tolérances ISO pour définir les tolérances par défaut des cotes de diamètre des fonctions de trou et d'arbre.
Pour activer les tables de tolérances ISO pour les cotes de diamètre des fonctions de trou et d'arbre :
1. Cliquez sur Table des chaînes (Stackup Table) dans l'onglet EZ Tolerance (EZ Tolerance). La boîte de dialogue EZ Tolerance Analysis (EZ Tolerance Analysis) s'affiche.
2. Cliquez sur
en regard d'une chaîne pour ouvrir la table des détails de la chaîne.

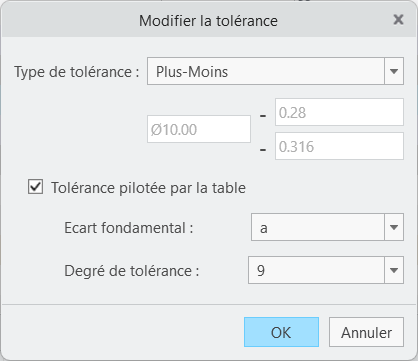

en regard d'une chaîne pour ouvrir la table des détails de la chaîne.3. Cliquez sur la valeur de tolérance en regard d'une cote de diamètre d'une fonction de trou ou d'arbre. La boîte de dialogue Modifier la tolérance (Edit Tolerance) s'affiche.
4. Sélectionnez Tolérance pilotée par la table (Table-driven tolerance) pour activer les tables de tolérances ISO.
5. Sélectionnez les options souhaitées dans les zones Ecart fondamental (Fundamental deviation) et Degré de tolérance (Tolerance grade).
6. Cliquez sur OK (OK).
 | Le type de tolérance Symétrique (Symmetric) n'est pas pris en charge pour les tolérances pilotées par table. Seuls les types de tolérance Plus-Moins (Plus Minus) et Limites (Limits) peuvent être utilisés avec des tolérances pilotées par table. |
Limites
Les tables de tolérances ISO s'appliquent uniquement aux cotes de la table des chaînes qui ne sont pas liées à des annotations Creo. Lorsqu'une cote de la table des chaînes est liée à une annotation Creo, la tolérance de la cote est dérivée de l'annotation. Dès lors qu'une cote de la table des chaînes est liée à une annotation Creo, la table utilise la tolérance définie dans l'annotation.
L'application EZ Tolerance Analysis lit les fichiers de table de tolérances depuis le répertoire d'installation par défaut ou le répertoire spécifié par l'option tolerance_table_dir. Pour en savoir plus sur la définition d'une option de configuration, consultez la rubrique Pour définir les options de configuration.
Vous pouvez modifier le contenu des fichiers de table de tolérances. Toutefois, les fichiers de table de tolérances doivent conserver leur nom d'origine, tel que défini à l'installation logiciel.
