Redéfinition des fonctions de contact
Vous pouvez redéfinir les fonctions de contact dans une chaîne existante. Une telle redéfinition est utile si vous avez sélectionné la mauvaise fonction lorsque vous avez initialement créé la chaîne ou si vous souhaitez évaluer un chemin différent de fonctions de contact dans la boucle de pièces de la chaîne.
Pour redéfinir une fonction de contact :
1. Cliquez sur Table des chaînes (Stackup Table) dans l'onglet EZTolerance (EZ Tolerance). La boîte de dialogue EZ Tolerance Analysis (EZ Tolerance Analysis) s'affiche.
2. Cliquez sur
pour afficher les détails d'une chaîne.

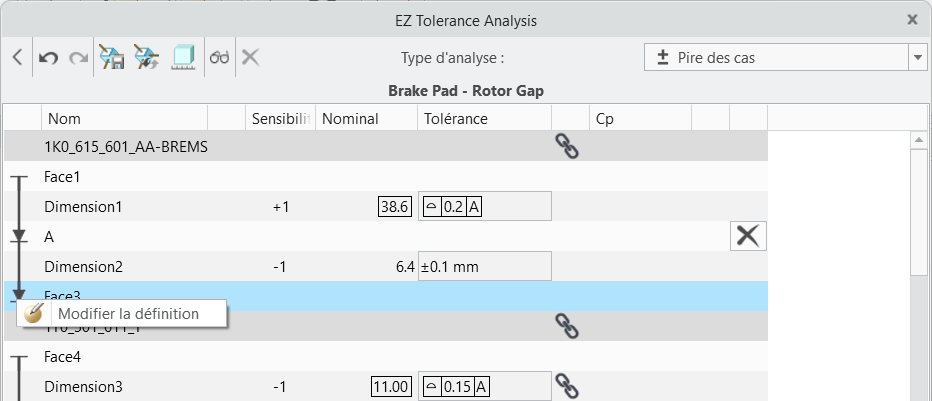

pour afficher les détails d'une chaîne.3. Cliquez avec le bouton droit sur la fonction de contact du composant dans la table des chaînes.
4. Sélectionnez Modifier la définition (Edit Definition) dans le menu contextuel. La boîte de dialogue Modifier la définition de la fonction (Edit Feature Definition) s'ouvre.
5. Sélectionnez une fonction différente du même composant pour remplacer la fonction de contact.
6. Cliquez sur OK (OK). La chaîne est mise à jour compte tenu de la fonction de contact sélectionnée.
 | La commande Modifier la définition (Edit Definition) n'est disponible que pour les fonctions de contact entre deux composants de la table des chaînes. Les fonctions de début et de fin de la chaîne ne peuvent pas être redéfinies. Les fonctions intermédiaires entre les deux fonctions de contact d'un composant ne peuvent pas être redéfinies à l'aide de la commande Modifier la définition (Edit Definition). Toutefois, vous pouvez ajouter, supprimer ou réordonner ces fonctions. Pour plus d'informations, consultez la rubrique Ajout de fonctions. Vous ne pouvez pas redéfinir les composants de la chaîne. Cela signifie que vous ne pouvez ni ajouter ni retirer des composants de chaîne. |
