Duplication d'une chaîne
Vous pouvez dupliquer une chaîne existante afin d'évaluer la même mesure de chaîne à l'aide de différents paramètres d'analyse. Par exemple, vous pouvez comparer les résultats avec différents paramètres de décalage d'assemblage (Maximiser ou Minimiser), des objectifs de chaîne (type ou valeur de tolérance) ou différents types d'analyse (Pire des cas ou RSS).
Pour dupliquer une chaîne existante :
1. Cliquez sur Table des chaînes (Stackup Table) dans l'onglet EZTolerance (EZ Tolerance). La boîte de dialogue EZ Tolerance Analysis (EZ Tolerance Analysis) s'affiche.
2. Si vous le souhaitez, cliquez sur
dans la partie supérieure gauche de la table des détails de la chaîne pour revenir à la liste des chaînes de tolérances.

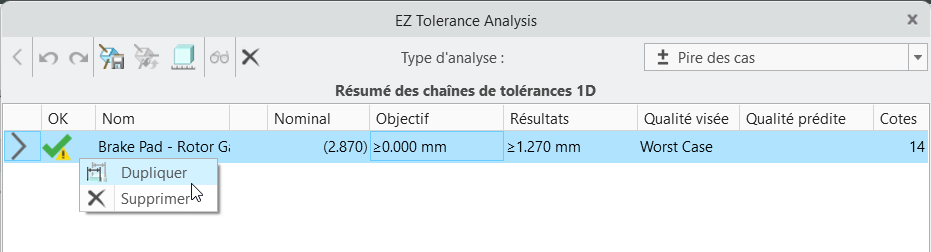

dans la partie supérieure gauche de la table des détails de la chaîne pour revenir à la liste des chaînes de tolérances.3. Cliquez avec le bouton droit sur la chaîne que vous souhaitez dupliquer.
4. Sélectionnez
Dupliquer (Duplicate) dans le menu contextuel.
Dupliquer (Duplicate) dans le menu contextuel.
Une copie des chaînes sélectionnées est créée et ajoutée à l'étude.
5. Cliquez sur
pour afficher les détails de la chaîne et apporter les modifications souhaitées.
pour afficher les détails de la chaîne et apporter les modifications souhaitées. | Les chaînes dupliquées partagent des cotes avec la chaîne d'origine. Lorsque vous modifiez une tolérance dans une chaîne, elle est reflétée dans l'autre chaîne. Pour plus d'informations sur le partage de fonctions et de cotes entre les chaînes, consultez la rubrique Ajout de chaînes. |
