刀側精加工 HSM 參數
下列參數專用於刀側精加工 HSM NC 序列。設定這些參數時，它們被列在與分支名稱相對應的標題下。
如需適用於所有 NC 序列類型之通用製造參數的描述，請參閱通用 NC 序列參數。
切削深度及裕量

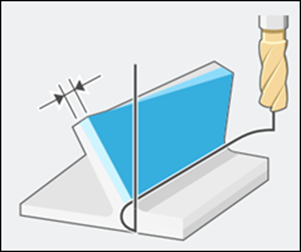

• 「刀側坯件裕量」(Swarf stock allowance) (ID：SWARF_STOCK_ALLOW)
定義在刀側參照曲面上最後切削之後剩餘的坯件量。

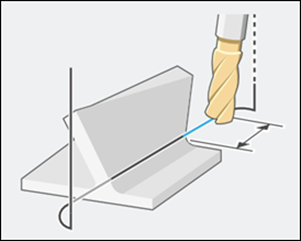

• 「開始過度行進距離」(Start overtravel distance) (ID：START_OVERTRAVEL)
自動新增刀具路徑起點處的距離。

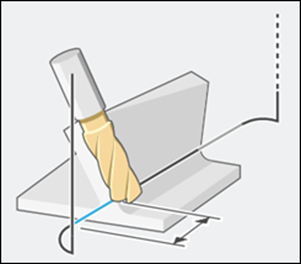

• 「終止過度行進距離」(End overtravel distance) (ID：END_OVERTRAVEL)
自動新增刀具路徑終點處的距離。
切削運動
• 「地板刀具路徑策略」(Floor toolpath strategy) (ID：FLOOR_TOOLPATH_STRATEGY)
根據地板曲面指定刀具路徑建立策略。值為：

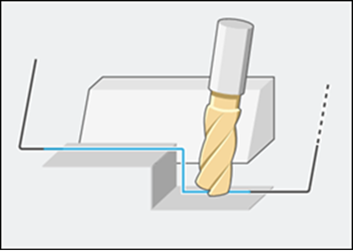

◦ 地板上 - 一律參照地板曲面建立刀具路徑。

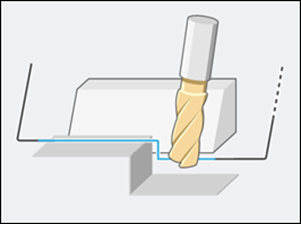

◦ ON_SWARF_AND_FLOOR - 在刀側與地板曲面的交集處建立刀具路徑。
如果不存在交集，會在刀側曲面的下邊緣上建立刀具路徑。
• 「多重切削策略」(Multiple cuts strategy) (ID：MULTI_CUT_STRATEGY)
指定切削深度選項。選項如下：

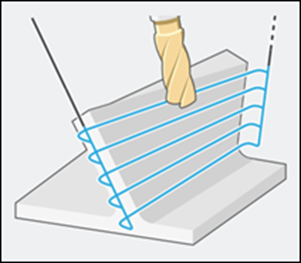

◦ BY_MAX_STEP_DEPTH - 考慮刀側切削的「最大步長深度」(Maximum step depth) 參數值。
◦ BY_NUMBER_CUTS - 考慮刀側切削的「切削數」(Number of cuts) 參數值。
• 「多重切削陣列」(Multiple cuts pattern) (ID：MULTI_CUT_PATTERN)
指定相對於引導曲線產生切削的選項。選項如下：

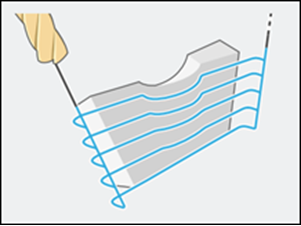

◦ MORPH - 在上下引導曲線之間建立混成切削。
◦ OFFSET_FROM_TOP - 建立與上引導曲線平行的切削。

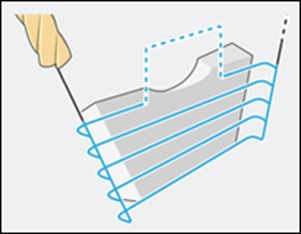

◦ OFFSET_FROM_BOTTOM - 建立與下引導曲線平行的切削。

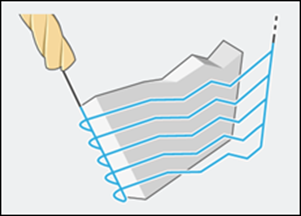

◦ ALIGN_WITH_LONGEST_CONTACT_LINE - 建立平行於最長引導曲線的切削，以確保完全覆蓋區域。
• 「多重路徑順序」(Multiple passes order) (ID：MULTI_PASS_ORDERS)
指定多重路徑的順序。選項如下：

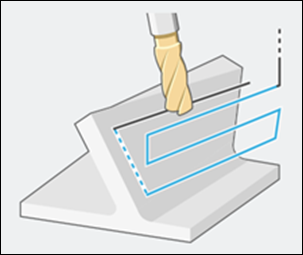

◦ BY_CUTS - 先加工所有切削，然後移動至內部路徑。

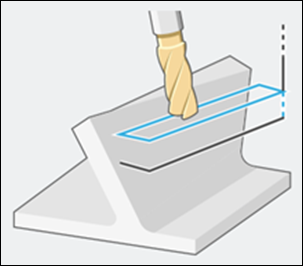

◦ BY_PASSES - 先加工所有路徑，然後移至下一切削。
加工設定
• 「內轉角半徑」(Inner corner radius) (ID：INNER_CORNER_RADIUS)
設定圓角大小以控制內部轉角的倒圓角化。
• 「外迴圈半徑」(Outer loop radius) (ID：OUTER_LOOP_RADIUS)
設定圓弧大小以控制在外部轉角處建立迴圈。
• 「外轉角類型」(Outer corner type) (ID：OUTER_CORNER_TYPE)
指定處理外部轉角的選項。選項如下：

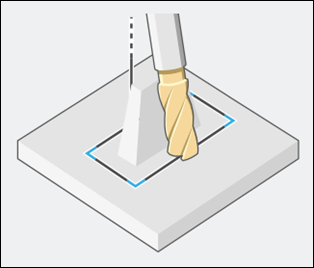

◦ SHARP_CORNER - 維持所有外部轉角的銳度。

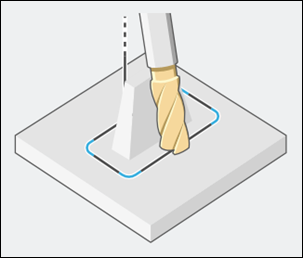

◦ ROLL_AROUND - 繞所有外部轉角滾動刀具以移除銳度。

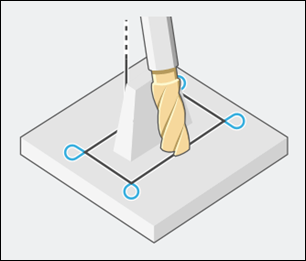

◦ 迴圈 - 延伸直線段並與圓弧連接以形成迴圈，來建立外部轉角。考慮「外迴圈半徑」(Outer loop radius) 參數值。
