測地線參數
如需適用於所有 NC 序列類型之通用製造參數的描述，請參閱通用 NC 序列參數。
切削深度及裕量
「內含區域位移」(Containment area offset) (ID：CONTAINMENT_OFFSET)
在指定距離處建立內含曲線的虛擬位移。刀具路徑最遠會產生到此曲線為止。請確保曲面網格可用於產生此類刀具路徑。
對於正值，會在內含區域之外建立切削。
對於負值，會在內含區域之內建立切削。
對於 0 值，不會有位移，並會建立切削直到內含區域的邊界。
預設值：0
「延伸曲面邊界」(Extend surface boundary) (ID：EXTEND_SURFACE_BOUNDARY)
當曲面網格有外邊界時，以您輸入的值延伸曲面網格。對於正值，會在曲面邊界外建立虛擬曲面網格。對於負值，會在曲面邊界內建立曲面網格。
 | 如果您只定義此參數，對曲面幾何沒有明顯影響。將此參數與「內含_位移」(CONTAINMENT_OFFSET) 參數或「加工區域」(MACHINING_AREA) 參數「側_二」(SIDE_TWO) 選項搭配使用，可產生具有位移的刀具路徑。 |
預設值：0
「反向跨度」(Flip step over) (ID：FLIP_STEP_OVER)
如下所示變更切削順序：
• 對於封閉輪廓為由外至內，反之亦然。
• 對於開放輪廓為由左至右，反之亦然。
預設值：NO
「延伸開放輸入曲線」(Extend open input curves) (ID：EXTEND_OPEN_INPUT_CURVES)
若設定為 YES，會延伸輸入曲線以到達邊界或內含，以避免刀具路徑的變換效果。當定義的輸入曲線小於要加工的曲面時，請使用此選項。
參數設定為 YES 時：
參數設定為 NO 時：
預設值：NO
「曲面上的切削數」(Number of cuts on surface) (ID：NUMBER_CUTS_ON_SURF)
設定曲面上的切削數。當您定義等於或大於 1 的值時，會在引導曲線上建立切削。兩個連續編號切削之間的距離由「最大跨度」(MAX_STEP_OVER) 維持。
對於小數值，只會使用底數或整數。例如，若值為 3.8，則只會對曲面上的切削數取整數。
1. 引導曲線上的刀具路徑
2. 第二切削
3. 第三切削
預設值：– (破折號)
「最大離散化步長」(Maximum discretization step) (ID：MAX_DISCRETIZ_STEP)
可指定刀具路徑上兩點間的最大距離上限。如果刀具路徑上兩點之間的距離大於「最大離散步長」，Creo NC 會建立中間點，使兩點之間的距離一律小於「最大離散步長」。中間點會在公差值之內並避免其過切。
如果未指定「最大離散步長」的值 (預設值)，則只會使用公差值來產生刀具路徑點。
預設值：– (破折號)
1. 「最大離散步長」(MAX_DISCRETIZ_STEP)
「坯件裕量」(Stock allowance) (ID： STOCK_ALLOW)
指定要保留在加工曲面上的材料量或坯件裕量。位移會以 3D 方式展開加工面。
| | 對於負值的坯件裕量，您必須清除「檢查曲面」(Check Surfaces) 標籤上的「新增加工參照」(Add machining references) 核取方塊。 |
預設值：0
切削運動
「切削類型」(Cut type) (ID：CUT_TYPE)
指定下列切削類型之一：
• 「單向」(ONE_WAY) - 以一個切削方向移動刀具。方向是由方向一或方向二所建立。
• 「往復加工」(ZIG_ZAG) - 以與每個新切削相反的切削方向移動刀具。只會針對第一個切削建立方向，作為方向一或方向二。
• 「螺旋」(SPIRAL) - 在加工曲面上產生螺旋切削。方向是由方向一或方向二所建立。您只能在封閉輪廓刀具路徑上使用此選項。
預設值：「單向」(ONE_WAY)
「切削類型方向」(Cut type direction) (ID：CUT_TYPE_DIRECTION)
定義刀具在加工參照上移動的方向。
• 「方向_一」(DIRECTION_ONE) - 對於開放曲線，刀具會使用原始曲線方向。對於封閉曲線，刀具會以逆時針方向移動。
• 「方向_二」(DIRECTION_TWO) - 方向一的反方向。對於封閉曲線，刀具會以順時針方向移動。
預設值：「方向_一」(DIRECTION_ONE)
「加工區域」(Machining area) (ID：MACHINING_AREA)
決定使用哪一加工側作為步長方向：
• 「側_一」(SIDE_ONE) - 加工內側區域。
• 「側_二」(SIDE_TWO) - 加工外側區域。
| | 「平行於多條曲線」(Parallel to multiple curves) 陣列類型支援「加工區域」(MACHINING_AREA) (「側_一」(SIDE_ONE)、「側_二」(SIDE_TWO))。 |
預設值：「側_一」(SIDE_ONE)
「刀具路徑防撞選項」(Toolpath collision avoidance option) (ID：COLLISION_AVOID_OPTION)
設定下列其中一個選項，以避免刀具路徑撞刀：

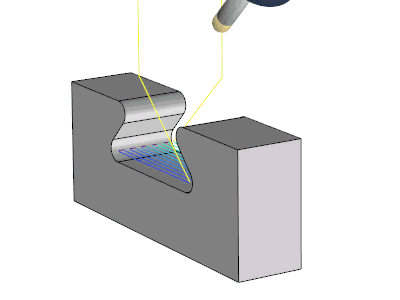

• 「傾斜」(TILT) - 會自動增加額外的刀具傾斜，以避免刀具路徑撞刀。

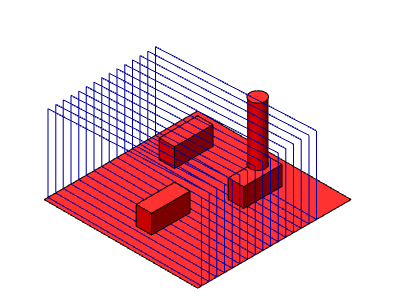

• 「無撞刀檢查」(NO_COLISION_CHECK) - 不執行撞刀檢查。刀具路徑可能包含撞刀。

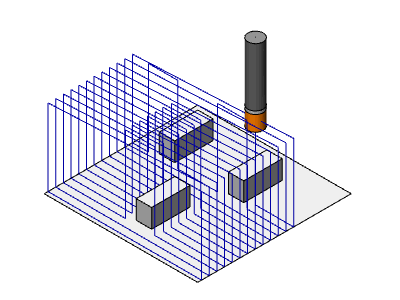

• 「裁剪與重新連結」(TRIM_AND_RELINK) - 裁剪刀具路徑外的所有撞刀刀具路徑段。
預設值：TILT
加工設定
「最大轉角半徑」(Maximum corner radius) (ID：MAX_CORNER_RADIUS)
定義用以平滑處理刀具路徑轉角的最大圓弧半徑。如果定義的半徑與轉角不適配，演算法會自動減小轉角半徑以適應轉角處的圓弧。
預設值：0
以下為「最大轉角半徑」(MAX_CORNER_RADIUS) 參數值範例：

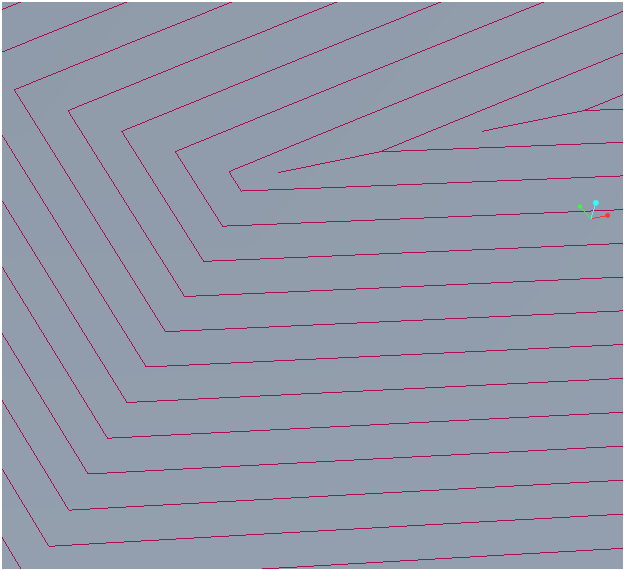

• 「最大轉角半徑」(MAX_CORNER_RADIUS) 參數值設定為 0。

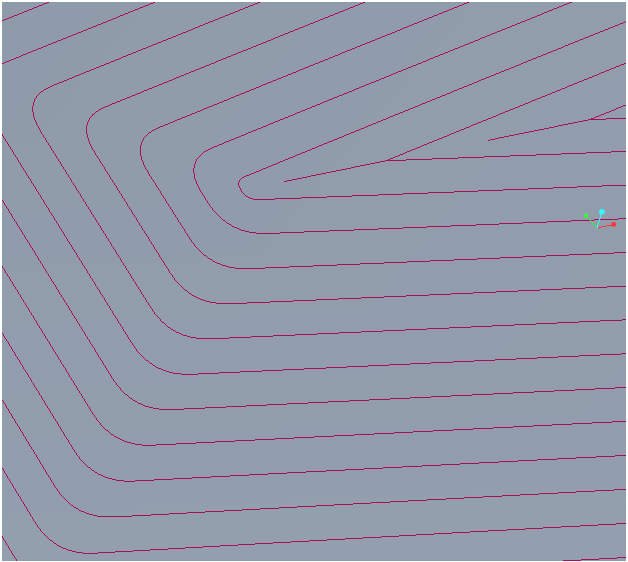

• 「最大轉角半徑」(MAX_CORNER_RADIUS) 參數值設定為大於 0。
