时钟角已改进
Creo Parametric 13.4.0.0
用户界面位置：单击
“管道”(Piping) >
“管道信息”(Piping Info)
“管道”(Piping) > “管道信息”(Piping Info)说明

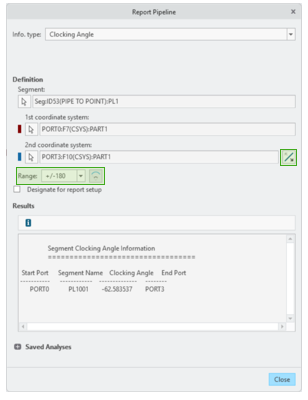

对已连接管道的管接头时钟角分析进行了增强，改善了管接头方向评估的精度和清晰度。该分析提供了用于验证方向的图形预览且支持可选的时钟角范围，从而支持更清楚地解释相对管接头对齐。
此增强功能提供了以下功能：
• 改进了连接的管接头之间的时钟角计算。
• 提供了用于验证管接头方向的图形预览。
• 可选择时钟角范围，±180° 或 0–360°。
• 能够反向管接头方向以评估替代对齐。
优点
• 以符合行业预期的方式显示时钟角信息。
• 为管道装配中的管接头方向提供更加清晰且一致的解释。
• 简化了设计和审阅活动期间的方向验证。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
