引入新的 Modelcheck 检查功能
Creo Parametric 13.4.0.0

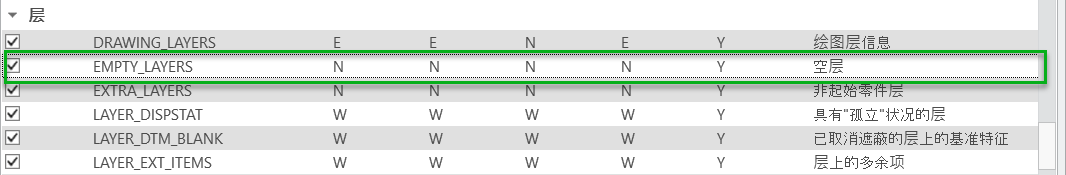

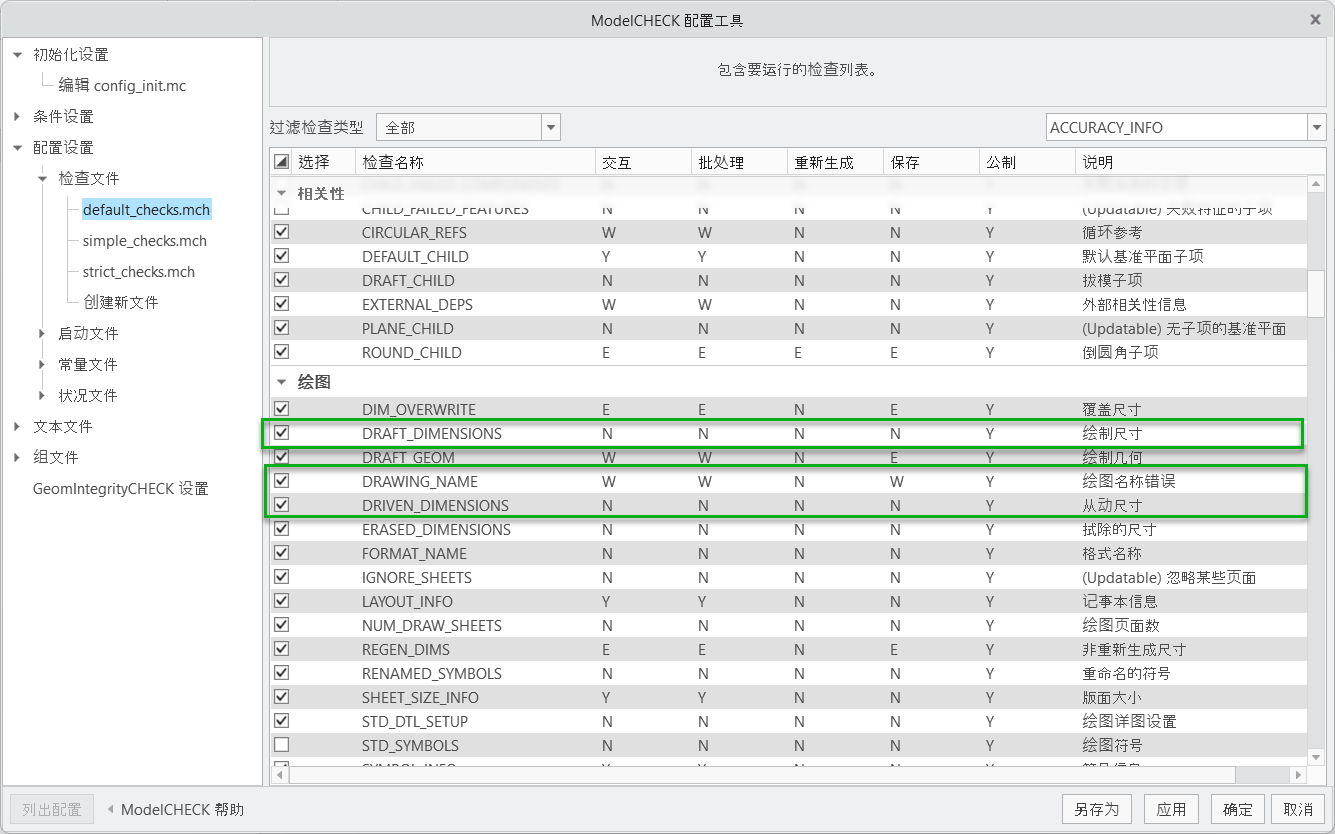

用户界面位置：可在 Modelcheck 中启用这些检查，并将其配置为报告错误或警告。
视频
说明
Modelcheck 现在包括新的绘图和建模检查功能，以改进尺寸和层使用验证。
此增强功能引入了以下新检查：
• 绘图检查
◦ DRIVEN_DIMENSIONS - 报告绘图中的从动尺寸。
◦ DRAFT_DIMENSIONS - 报告绘图中的绘制尺寸。
◦ ERASED_DIMENSIONS - 报告绘图中拭除的尺寸。

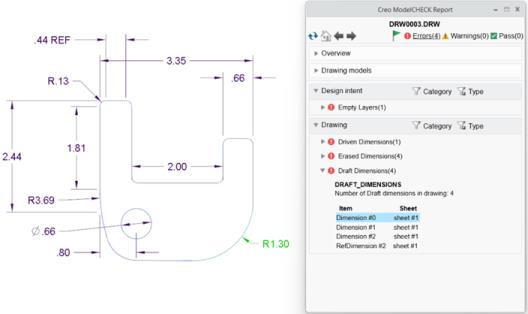

每次进行新绘图检查时，将突出显示绘图中的相应尺寸。
• 建模检查

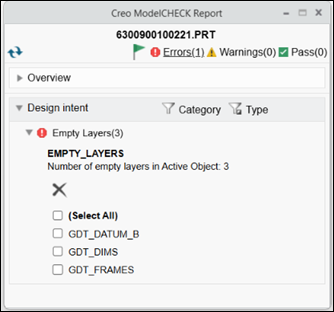

◦ EMPTY_LAYERS - 列出空白且没有任何层规则的层。也可从 Modelcheck 报告中删除空层。
优点
• 绘图检查有助于确保绘图数据精确且源自模型。这有助于确保保持设计精度并为下游客户正确描述设计精度。
• 层增强功能通过标识和移除未使用的层，可让您更轻松创建整洁的模型。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无 |
