外部流与泄漏封闭练习 2 - 准备网格
为求解外部流问题，已在卡车周围创建外部边界框并设置了细化的网格区域。
1. 在 Flow Analysis 树中，选择“域”(Domains)。
2. 在“属性”(Properties) 面板中，在 Creo Flow Analysis 树下的
“网格”(Mesh) 选项卡中，为“网格位置”(Mesh Location) 选择“外体积块”(Exterior Volumes)。
“网格”(Mesh) 选项卡中，为“网格位置”(Mesh Location) 选择“外体积块”(Exterior Volumes)。3. 对于“边界框边距”(Bounding Box Margins) 下拉列表，选择“非均匀”(Nonuniform)，并输入以下值：
◦ “最小侧面尺寸”(Minimum Side Sizes) - 0.3, 0, 1.5
◦ “最大侧面尺寸”(Maximum Side Sizes) - 2.0, 1.2, 1.5
4. 输入 0.0005 作为“最小单元大小”(Minimum Cell Size)。
5. 为“细化区域选项”(Refine Zone Options) 选择“框区域细化”(Box Zone Refinement)，并指定以下参数：
◦ “单元大小”(Cell Size) - 0.005
◦ “第一拐角”(First Corner) - -9.0, -1.0, -1.5
◦ “对角拐角”(Diagonal Corner) - 11.0, 4.0, 1.5
6. 为“设置选项”(Setup Options) 选择“扩展模式”(Extended Mode)，然后为“子特征选项”(Sub-feature Options) 选择“结合曲面片”(Combined with Patches)。
7. 单击
“生成网格”(Generate Mesh) 以围绕卡车创建网格。
“生成网格”(Generate Mesh) 以围绕卡车创建网格。8. 在“后处理”(Post-processing) 组中，单击
“剖视图”(Section View)。
“剖视图”(Section View)。9. 随即将显示 Section 01 属性。按如下所示设置选项的值：
◦ “类型”(Type) -“平面 Z”(Plane Z)
◦ “任意平面”(Arbitrary Plane) - 0

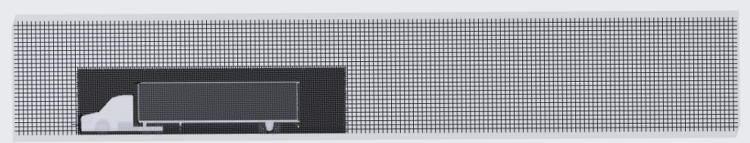

10. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“网格”(Grid) 选择“是”(Yes)。此时会显示截面的网格，如下图所示。由于几何中有孔，因此拖车内部会出现网格泄漏。
卡车周围的外部体积块网格
