外部流与泄漏封闭练习 3 - 标识和封闭泄漏
要封闭泄漏，需要标识泄漏路径。泄漏封闭 (SEALS) 操作用于此目的：
1. 在 Flow Analysis 选项卡的“操作”(Operations) 组中，单击“泄漏封闭 (SEALS)”(Leak Closure (SEALS))，“泄漏封闭 (SEALS)”(Leak Closure (SEALS)) 选项卡随即打开。
2. 单击“内侧”(Inside)。选择点作为“内侧定义”(Inside Definition)。
3. 单击按钮以添加“监控点”(Monitor Point)。随即显示“点属性”(Point Properties) 对话框。指定以下值以在拖车内创建点。
◦ “位置”(Position) - 1, 2, 0 米
4. 单击“确定”(OK)。在“内侧定义”(Inside Definition) 下添加“点 01”(Point 01)。
5. 单击“查找泄漏”(Find Leakage) 以标识拖车与外部流体区域之间的泄漏。拖车内的流体区域显示为红色。
6. 在“显示”(Display) 下拉列表中，选择“泄漏”(Leaks) 以通过蓝色轮廓显示泄漏孔。
7. 在“位置”(Position) 下，指定 0.5。
8. 单击“封闭泄漏”(Close Leakage) 将流体体积块分割为两部分。
9. 在 Flow Analysis 树中的 > 下，体积块 WHOLE_MESH_1 为外部流体体积块。

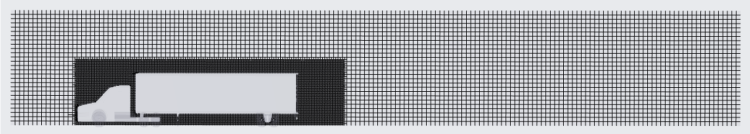

10. 在 Flow Analysis 树中的 > 下，选择 Section 01 以查看截面。拖车中泄漏的流体体积块现已从网格中移除。
外部流与泄漏封闭
