校验案例 - 静态结构分析
圆孔受到拉伸负载的矩形板
问题说明：端面之一有一个固定圆孔的矩形板，并且在对立面施加拉伸压力载荷。找到孔的圆柱面上 X 方向的最大法向应力。
参考资料：
J. E. Shigley, Mechanical Engineering Design, McGraw-Hill, 1st Edition, 1986, Table A-23, Figure A-23-1, pg.673
材料属性 | 几何属性 | 负载 |
|---|---|---|
杨氏模量 E = 1000 帕 泊松比 ν = 0.0 | 长度 = 15 米 宽度 = 5 米 厚度 = 1 米 孔半径 = 0.5 米 | 压力 = -100 帕 |
结果比较 - 全局保真度滑块位于默认位置
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
|---|---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 313.272 | 319 | 312.5 | 0 |
结果比较 - 全局保真度滑块位于最大值位置
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
|---|---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 313.272 | 319 | 325.82 | 4.26 |
Creo Ansys 仿真结果比较
（面尺寸的默认网格分辨率 = 孔曲面上的 0.15 m，使用曲率和近似大小函数方法）
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
|---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 334 | 315.65 | 1.00 |
阶梯式轴的轴向拉伸
问题说明：考虑一个阶梯式轴，在轴的较小截面上应用轴向载荷 1000 psi，根据圆角半径计算阶梯上的应力集中，如下所示：
参考资料：Roark’s Formulas for Stress and Strain, Warren C. Young and Richard G. Budynas,2002
材料属性 | 几何属性 | 负载 |
|---|---|---|
杨氏模量 E = 2.9008e7 psi 泊松比 ν = 0.3 | D = 8 英寸 h = 3 英寸 r = 1 英寸 | 压力 = -1000 psi |
结果比较 - 全局保真度滑块位于默认位置
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
|---|---|---|---|---|---|
最大法向 Y 应力 (psi) | 1376 | 1422.63 | 1490 | 1479.35 | 7.51 |
Ansys Discovery Refine 和 Creo Ansys Simulation 的结果比较 (最高网格分辨率)
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
|---|---|---|---|---|
最大法向 Y 应力 (psi) | 1376 | 1570 | 1569.71 | 14.08 |
实心棒材的伸长率

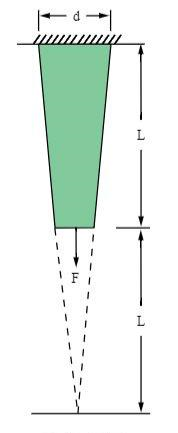

问题说明：从天花板上悬挂的方形截面和长度 l 的锥形铝合金棒材。轴向载荷 F 应用于棒材的自由端。确定棒材的最大轴向偏转 d 和中端 (Y = L/2) 的轴向应力 σy。
参考资料：C. O. Harris, Introduction to Stress Analysis, The Macmillan Co., New York, NY, 1959,pg.237, problem 4
材料属性 | 几何属性 | 负载 |
|---|---|---|
杨氏模量 E = 10.4e6 psi 泊松比 ν = 0.3 | 长度 = 10 英寸 偏离 = 2 英寸 | F = 10000 lbf |
结果比较 - 全局保真度滑块位于默认位置。
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
|---|---|---|---|---|---|
方向变形 Y (英寸) | 0.0048077 | 0.0048156 | 0.00481 | 0.00481 | 0.05 |
L/2 处的法向应力 Y (psi) | 4444 | 4439.45 | 4438.16 | 4444.97 | 0.02 |
Ansys Discovery Refine 和 Creo Ansys Simulation 的结果比较 (默认网格)
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
|---|---|---|---|---|
方向变形 Y (英寸) | 0.0048077 | 0.00483 | 0.0048267 | 0.39 |
L/2 处的法向应力 Y (psi) | 4444 | 4424.4 | 4434.29 | 0.22 |
受均匀压力的圆形板

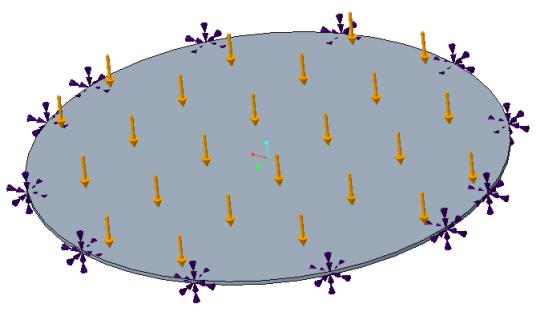

问题说明：考虑一个具有固定边的圆形板，受均匀分布的压力载荷。确定板中心处的最大偏转。
参考资料：R. J. Roark, W. C. Young,Formulas for Stress and Strain, McGraw-Hill Book Co., Inc.,New York, NY, 1975, Table 24.
材料属性 | 几何属性 | 负载 |
|---|---|---|
杨氏模量 E = 30e6 psi 泊松比 ν = 0.3 | 直径 = 30 英寸 厚度 = 0.25 英寸 | P = 3 psi |

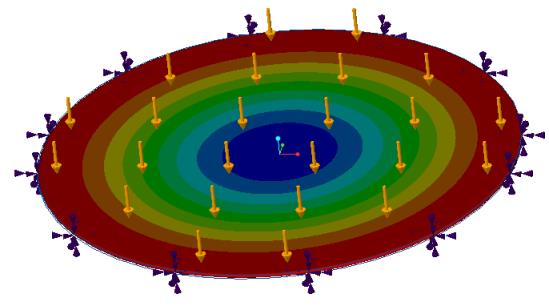

结果 - 全局保真度滑块位于默认位置
结果比较 - 全局保真度滑块位于最大值位置 (RTX4000 显卡)
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
|---|---|---|---|---|---|
板中心处的最大偏转 (英寸) | 0.0553 | 0.0549 | 0.0551 | 0.0551 | 0.31 |
Creo Ansys Simulation 结果比较（最高网格分辨率）
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
|---|---|---|---|---|
板中心处的偏转 (英寸) | 0.0553 | 0.055 | 0.05495 | 0.64 |
