侧刃精加工 HSM 参数
以下参数专用于侧刃精加工 HSM NC 序列。设置这些参数时，它们被列在与分支名称相对应的标题下。
有关适用于所有 NC 序列类型的通用制造参数的说明，请参阅通用 NC 序列参数。
切削深度和余量

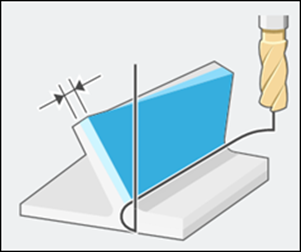

• “侧刃允许余量”(Swarf stock allowance) (ID: SWARF_STOCK_ALLOW)
用于定义：在侧刃参考曲面上进行最终切削后剩余的坯件量。

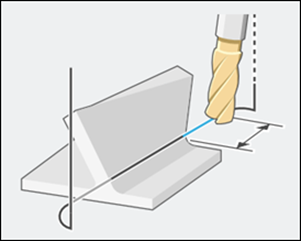

• “起始超程距离”(Start overtravel distance) (ID: START_OVERTRAVEL)
在刀具路径起点自动添加距离。

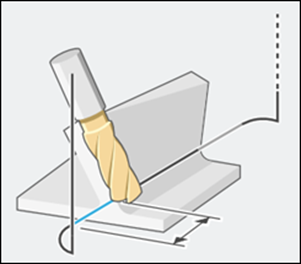

• “终止超程距离”(End overtravel distance) (ID: END_OVERTRAVEL)
在刀具路径终点自动添加距离。
切削运动
• “底面刀路策略”(Floor toolpath strategy) (ID: FLOOR_TOOLPATH_STRATEGY)
根据底部曲面指定刀具路径创建策略。值为：
◦ “底面上”(ON_FLOOR) - 始终参考底部曲面创建刀具路径。
◦ “侧刃和底面上”(ON_SWARF_AND_FLOOR) - 在侧刃和底部曲面的相交处创建刀具路径。
如果这两个曲面不相交，则在侧刃曲面的下边缘创建刀具路径。
• “多切削策略”(Multiple cuts strategy) (ID: MULTI_CUT_STRATEGY)
指定切削深度选项。选项如下：
◦ “按最大步进深度”(BY_MAX_STEP_DEPTH) - 考虑侧刃切削的“最大步进深度”(Maximum step depth) 参数值。
◦ “按切削次数”(BY_NUMBER_CUTS) - 考虑侧刃切削的“切削数”(Number of cuts) 参数值。
• “多切削阵列”(Multiple cuts pattern) (ID: MULTI_CUT_PATTERN)
用于指定：相对于导向曲线生成切削的选项。选项如下：
◦ “变换”(MORPH) - 在上下导向曲线之间创建混合切削。
◦ “自顶端偏移”(OFFSET_FROM_TOP) - 创建平行于上导向曲线的切削。
◦ “自底部偏移”(OFFSET_FROM_BOTTOM) - 创建平行于下导向曲线的切削。
◦ “与最长接触线对齐”(ALIGN_WITH_LONGEST_CONTACT_LINE) - 创建平行于最长导向曲线的切削，以确保完全覆盖区域。
• “多次走刀顺序”(Multiple passes order) (ID: MULTI_PASS_ORDERS)
指定多次走刀的顺序。选项如下：

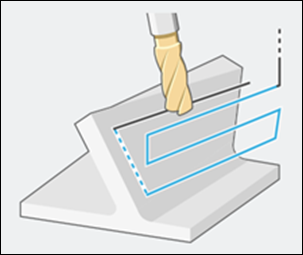

◦ “按切口”(BY_CUTS) - 先加工所有切削，然后移动至内侧走刀。

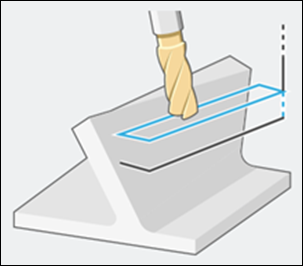

◦ “按走刀”(BY_PASSES) - 先加工所有走刀，然后移动至下一切削。
加工设置
• “内部拐角半径”(Inner corner radius) (ID: INNER_CORNER_RADIUS)
设置圆角大小以控制内部拐角的倒圆角。
• “外环半径”(Outer loop radius) (ID: OUTER_LOOP_RADIUS)
设置弧大小以控制外部拐角处的环创建。
• “外部拐角类型”(Outer corner type) (ID: OUTER_CORNER_TYPE)
指定用于处理外部拐角的选项。选项如下：
◦ “尖角”(SHARP_CORNER) - 保持所有外部拐角的锐度。
◦ “围绕滚动”(ROLL_AROUND) - 绕所有外部拐角滚动刀具以去除锐度。
◦ “环”(LOOP) - 通过延伸直线段并用弧连接形成环来创建外部拐角。考虑“外环半径”(Outer loop radius) 参数值。
