刀具参数
每种刀具类型都有一组描述该刀具几何形状的参数。每种刀具类型的参数都列在每种刀具类型的刀具参数表中，后面有说明图例。这些与每种刀具类型相对应的图片中所显示的加粗十字线 (:) 表示默认刀具控制点，即计算刀具路径时所使用的点。
车削刀具
|
车削
|
车削槽
|
|
|---|---|---|
|
刀尖半径
|
·
|
·
|
|
刀具宽度
|
·
|
·
|
|
侧面宽度
|
·
|
|
|
长度
|
·
|
·
|
|
侧面角度
|
·
|
·
|
|
末端角
|
·
|
·
|
|
标距 X 长度
|
·
|
·
|
|
标距 Z 长度
|
·
|
·
|
|
刀具材料
|
·
|
·
|
|
夹持器类型
|
·
|
车削
1 - 侧面宽度
2 - 刀具宽度
3 - 长度
4 - 终止角
5 - 侧面角度
6 - 刀尖半径
车削槽
7 - 刀具宽度
8 - 长度
9 - 侧面角度
10 - 终止角
11 - 刀尖半径
铣削刀具
铣削 | 侧铣 | 螺纹铣削 | 坡口 | |
|---|---|---|---|---|
刀具直径 | · | · | · | · |
拐角半径 | · | · | · | |
刀具宽度 | · | |||
刀柄直径 | · | |||
长度 | · | · | · | · |
插入长度 | · | |||
末端偏移 | · | |||
侧面角度 | · | · | ||
标距 X 长度 | · | · | ||
标距 Z 长度 | · | · | · | |
刀齿数 | · | · | · | |
刀具材料 | · | · |
对于球头端铣刀，可以将 CUTTER_DIAM 设置为 \u201c-\u201d。Creo NC 将通过刀具的拐角半径来驱动刀具。
球头端铣刀
1 - 刀具直径 d
2 - 拐角半径 r=d/2
圆形端铣刀
3 - 刀具直径 d
4 - 拐角半径 0 < r < d/2
平头端铣刀
5 - 刀具直径 d
6 - 侧面角度
7 - 长度
侧铣刀具
1 - 柄直径
2 - 长度
3 - 刀具直径
4 - 刀柄直径
5 - 长度
6 - 刀具宽度
7 - 刀具直径拐角半径 (或 0)
1 - 柄直径
2 - 长度
3 - 拐角半径
4 - 刀具宽度
5 - 刀具直径
6 - 刀柄直径
7 - 长度
8 - 拐角半径
9 - 刀具直径

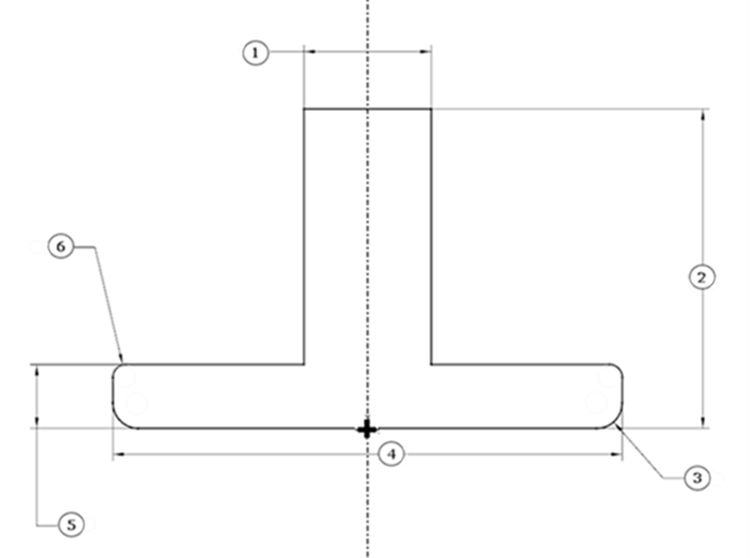

高级侧铣刀具
1 - 柄直径
2 - 长度
3 - 下部拐角半径
4 - 刀具直径
5 - 刀具宽度
6 - 上部拐角半径
螺纹铣削刀具
1 - 插入
2 - 末端偏移
3 - 刀具直径
4 - 插入长度
5 - 长度
6 - 螺纹铣削刀具参数。
7 - 刀具直径
8 - 在此刀具截面显示中未反映出刀具参数 INSERT_LENGTH 和 END_OFFSET。刀具显示如此。
9 - 长度
槽、轮廓加工和辅助刀具
坡口
1 - 刀具直径
2 - 侧面角度
3 - 长度
4 - 拐角半径 0 <= r <= d/2
轮廓加工 (线切割)
5 - 刀具直径 (与其它刀具不同，您可以将轮廓加工刀具的 CUTTER_DIAM 参数设置为 0)
6 - 1/2 长度
7 - 长度
辅助
8 - 刀具直径
9 - 长度
辅助 | 轮廓加工 | |
|---|---|---|
刀具直径 | · | · |
长度 | · | · |
孔加工刀具
钻孔 | 沉头孔 | 丝锥 | 铰孔 | 中心钻 | 镗孔 | 背面定位钻孔 | |
|---|---|---|---|---|---|---|---|
刀具直径 | · | · | · | · | · | · | · |
刀尖直径 | · | · | · | ||||
钻孔直径 | |||||||
主体直径 | · | ||||||
长度 | · | · | · | · | · | · | · |
倒角长度 | · | ||||||
钻孔长度 | · | ||||||
插入长度 | · | ||||||
刀尖偏移 | · | ||||||
标距偏移 | · | ||||||
切削偏移 | · | ||||||
侧面角度 | · | ||||||
顶角 | · | · | · | ||||
沉角 | · | · | |||||
标距 X 长度 | · | · | · | · | · | · | · |
标距 Z 长度 | · | · | · | · | · | · | · |
刀具材料 | · | · | · | · | · | · | · |
钻头和丝锥
钻头 - 常规
1 - 刀具直径
2 - 长度
3 - 顶角
钻头 - 伸长
4 - 刀具直径
5 - 顶角
6 - 刀尖偏距
7 - 长度
8 - 刀尖直径
丝锥
9 - 刀具直径
10 - 倒角偏距
11 - 长度
12 - 刀尖直径 (可以为 0)
扩沉头孔刀具
扩沉头孔刀具 - 常规
1 - 刀具直径
2 - 顶角
3 - 长度
扩沉头孔刀具 - 截断
4 - 刀具直径
5 - 顶角
6 - 标距偏移
7 - 长度
8 - 刀尖直径
镗刀和背面定位钻孔
镗孔
1 - 刀具直径
2 - 长度
背面定位钻孔
3 - 主体直径
4 - 切削偏距
5 - 插入长度
6 - 沉角
7 - 长度
8 - 刀具直径/2
铰刀和中心钻
铰孔
1 - 侧面角度
2 - 侧面角度
3 - 长度
4 - 刀具直径
中心钻
5 - 刀具直径
6 - 沉角
7 - 顶角
8 - 长度
9 - 钻孔长度
10 - 钻孔直径
圆筒刀具
圆筒镜头 | 圆筒相切 | 圆筒锥形 | |
|---|---|---|---|
刀具直径 |  | | |
拐角半径 | | | |
长度 | | | |
凸刀尖半径 | | ||
轮廓半径 | | | |
刀尖直径 | | ||
上半径 | | ||
侧面角度 | |

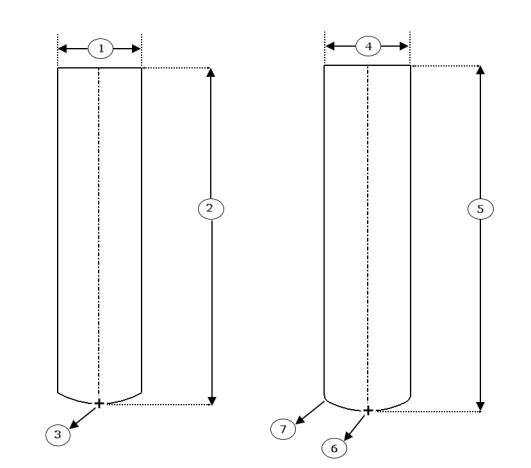

圆筒镜头
1 - 刀具直径
2 - 长度
3 - 凸刀尖半径
4 - 刀具直径
5 - 长度
6 - 凸刀尖半径
7 - 拐角半径
圆筒相切
1 - 刀具直径
2 - 长度
3 - 轮廓半径
4 - 拐角半径

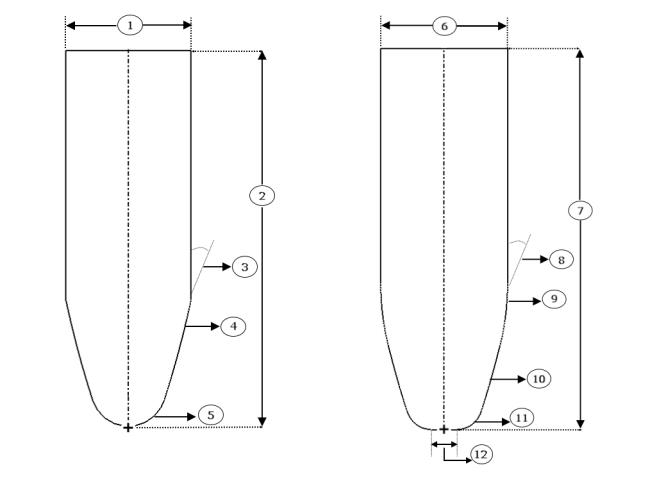

圆筒锥形
1 - 刀具直径
2 - 长度
3 - 侧面角度
4 - 轮廓半径
5 - 拐角半径
6 - 刀具直径
7 - 长度
8 - 侧面角度
9 - 上半径
10 - 轮廓半径
11 - 拐角半径
12 - 刀尖直径

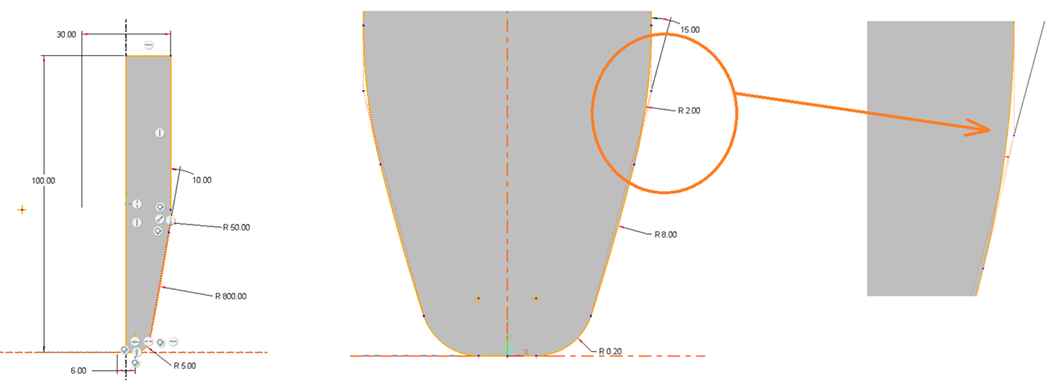

圆筒锥形刀具截面
