Nueva opción de visualización en la barra de herramientas de gráficos
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: barra de herramientas de gráficos.
Vídeos
Descripción
Anteriormente, no había forma de controlar la visualización de aristas tangentes.
En esta versión, se ha añadido una nueva opción Aristas tangentes (Tangent Edges) a la barra de herramientas de gráficos. Esta configuración permite controlar la visualización de aristas entre superficies tangentes.
Cuando se selecciona esta opción, las aristas tangentes se muestran con el mismo estilo que tenían antes de ocultarlas. Esta opción se aplica a todos los estilos de visualización que muestran aristas y utiliza las opciones de configuración existentes tangent_edge_display y shade_with_edge_tangent. Si la opción no está seleccionada, las aristas tangentes se ocultan.

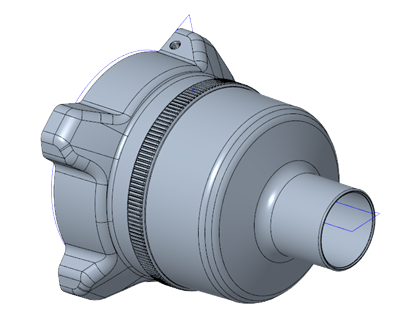

• Aristas tangentes mostradas

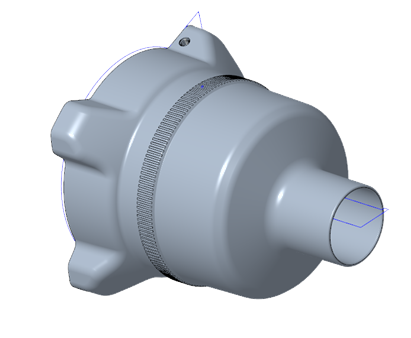

• Aristas tangentes no mostradas
Beneficios
Forma más rápida y sencilla de alternar la visualización de aristas tangentes para una mejor visualización del diseño.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | tangent_edge_display.*no, yes shade_with_edge_tangent |
