Control mejorado de los rótulos y visibilidad de tejidos en el árbol del modelo
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: árbol del modelo y otros árboles de navegación que muestren tejidos.
Vídeos
Descripción
La visualización del rótulo de tejido y el control de visibilidad de los tejidos en el árbol del modelo se han optimizado para mejorar la capacidad de uso.
Las nuevas mejoras indican un vínculo entre el tejido y la función que lo ha creado, entre las que se incluyen las siguientes:
• Rótulo de tejido mejorado
En el rótulo de tejido se muestra el nombre de la función propietaria (la función que ha creado el tejido) entre paréntesis, lo que proporciona un vínculo visual claro entre el tejido y su función de origen.
• Control de visibilidad
◦ En el caso de las funciones que crean un único tejido, las opciones Mostrar (Show), Ocultar (Hide), Mostrar solo (Show Only) y Mostrar todo excepto (Show All Except) afectan tanto al tejido como a la función relacionada.
◦ Si se oculta o muestra un tejido, también se oculta o muestra la función.
◦ Al ocultar o mostrar la función, también se oculta o muestra el tejido.

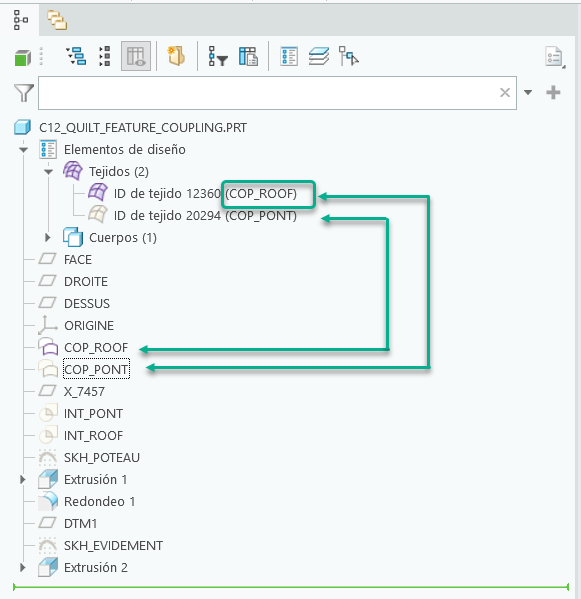

La actualización del rótulo de tejido, en la que se muestra el nombre de la función, se muestra en la siguiente imagen.
Anteriormente, para mostrar un tejido, era necesario comprobar si el tejido estaba oculto debido al estado de visibilidad de la función, al estado de visibilidad del tejido o a ambos.
Beneficios
Se ha mejorado la experiencia del usuario para controlar la visibilidad de un tejido.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Las excepciones a este comportamiento son funciones como, por ejemplo, mezcla barrida, barrido helicoidal y volumen de la carcasa, ya que pueden crear objetos geométricos adicionales. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
