Estilo: Soporte de análisis de nudos para tipos de superficie adicionales
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: Seleccione una de las siguientes opciones:
• > >
Nudos (Knots)
Nudos (Knots)• > Nudos (Knots)
Nudos (Knots)Descripción
En Creo Parametric 12, el análisis de nudos se ha ampliado para soportar tipos de superficie adicionales, entre los que se incluyen:
• Superficies de revolución
• Redondeos variables
• Extrusión spline
• Superficies inclinadas

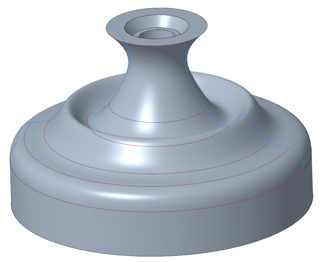

En el análisis de nudos ahora se mostrarán líneas isoparamétricas dibujadas en las superficies adicionales para determinar dónde y cómo influyen los puntos de control en la forma de una curva o superficie.
En versiones anteriores, el análisis de nudos solo soportaba curvas/tejidos spline y B-spline.
Beneficios
• Análisis de la geometría de la superficie para determinar cómo se ha creado
• Evaluación de la calidad de la geometría de la superficie
• Mejora de la capacidad de uso y productividad
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
