Creo Simulate: interfaz de contacto pegado
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: se puede acceder a este comando desde las dos ubicaciones que se indican a continuación.

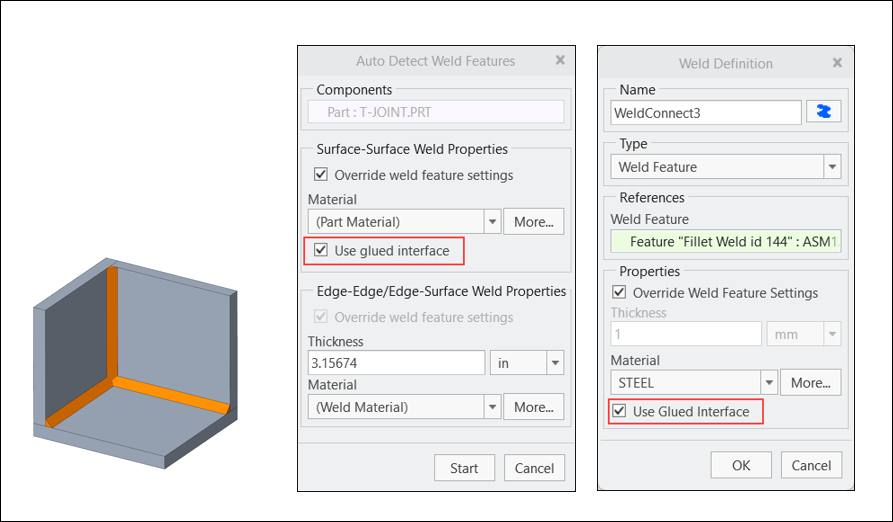

• Pulse en > > > . Se abre el cuadro de diálogo Detección automática de la función de soldadura (Auto Detect Weld Feature). Seleccione la casilla Usar interfaz pegada (Use Glued Interface).
• Pulse en >
Soldadura (Weld) para abrir el cuadro de diálogo Definición de soldadura (Weld Definition). Seleccione Función de soldadura (Weld Feature) como tipo de soldadura y seleccione una soldadura del modelo. Seleccione la casilla Usar interfaz pegada (Use Glued Interface).
Soldadura (Weld) para abrir el cuadro de diálogo Definición de soldadura (Weld Definition). Seleccione Función de soldadura (Weld Feature) como tipo de soldadura y seleccione una soldadura del modelo. Seleccione la casilla Usar interfaz pegada (Use Glued Interface).
Vídeos
Descripción

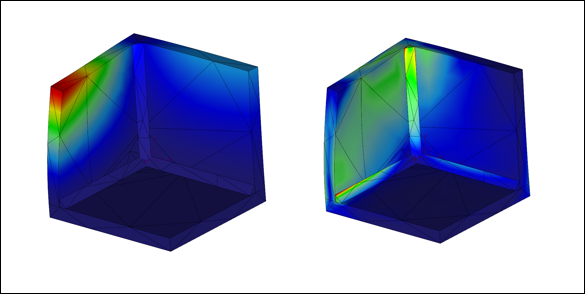

La interfaz de soldadura pegada es un nuevo tipo de contacto disponible para soldaduras compactas. Por defecto, se crea automáticamente una interfaz unida para las soldaduras compactas. Cuando dos o más soldaduras compactas ocupan el mismo espacio (tienen volúmenes superpuestos), a veces no se pueden poner en malla. Si se utiliza una interfaz pegada en su lugar, se malla correctamente y se resuelven las soldaduras compactas solapadas.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Es fácil de usar
• Resuelve los fallos de malla
• Proporciona resultados precisos
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Esta función tiene las siguientes limitaciones: • Solo está disponible en modo de estructura. • Solo soporta el comportamiento rígido (flexible en el futuro). • Solo está disponible para análisis lineales. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
