Creo Simulation Live: sujeciones y precargas
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: pulse en el
Sujeciones (Fasteners) del grupo Conexiones (Connections) de ficha Simulación en directo (Live Simulation).
Sujeciones (Fasteners) del grupo Conexiones (Connections) de ficha Simulación en directo (Live Simulation).Vídeos
Descripción
Ahora se pueden crear idealizaciones de elementos de sujeción, aplicar precargas y evaluar los resultados de las sujeciones. Se pueden sondear las cantidades de los resultados de la simulación que son específicas para las sujeciones. En versiones anteriores de Creo Simulation Live, un usuario no podía crear idealizaciones de elementos de sujeción.
• Creo Simulation Live ahora soporta idealizaciones de elementos de sujeción. Se incluyen las siguientes funciones:
◦ Una biblioteca de materiales de sujeción estándar
◦ Selección de una superficie interna de un taladro de perno o eje de perno
◦ Asignación automática de cotas de perno que se pueden modificar

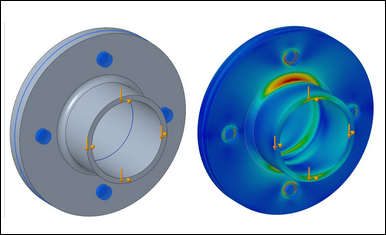

◦ Soporte para sujeciones a través de taladros coaxiales separados, tal como se muestra en la siguiente figura:
• La capacidad de definir precargas en sujeciones idealizadas. Las precargas se pueden definir en función de la carga de la abrazadera, el ajuste de la longitud de la mordaza o el par de apriete.
• Soporte de sondas de simulación para nuevos tipos de resultados específicos de los elementos de sujeción, incluidos los siguientes:
◦ Tensión axial y fuerza de cizalla
◦ Momento torsional
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Importante ahorro de tiempo al simular estructuras atornilladas
• Sondas de simulación específicas de pernos
• Totalmente transferible a Creo Ansys Simulation
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
