Gestión de anotaciones mejorada
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario:

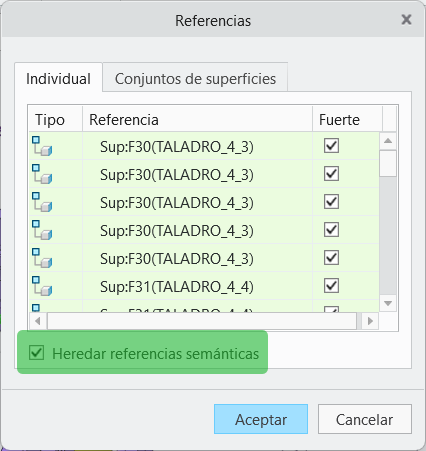

• Nueva casilla Heredar referencias semánticas (Inherit Semantic References) disponible en la interfaz de usuario de referencia semántica de las anotaciones autónomas y la interfaz de usuario de la función de anotación.
• Menú contextual de anotaciones hijas
Vídeos
Descripción

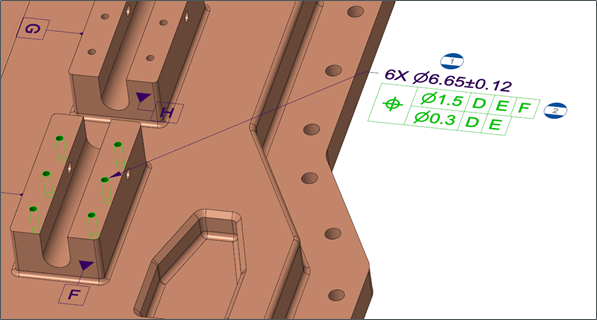

Con esta mejora, las anotaciones hijas pueden heredar automáticamente referencias semánticas de su anotación padre cuando se apilan o se colocan como relacionadas u otras anotaciones.
Entre las principales capacidades de esta mejora se incluye lo siguiente:
• Gestionar la herencia de referencias semánticas desde la interfaz de usuario de referencia o desde el menú contextual, cuando se aplica en anotaciones hijas.
• Las actualizaciones futuras que se realicen en las referencias padre se reflejarán en las anotaciones hijas vinculadas.
• Se pueden añadir referencias semánticas adicionales a las anotaciones hijo sin interrumpir la herencia.
• Si se quita cualquier referencia heredada, se conservarán las referencias restantes, pero se quitará el vínculo heredado.
Anteriormente, la selección manual de referencias para anotaciones hijo requería mucho tiempo, especialmente al apilar anotaciones o relacionar símbolos con otras anotaciones.
La herencia de referencias semánticas se soporta para lo siguiente:
• Anotaciones apiladas.
• Símbolos o símbolos de acabado superficial colocados como relacionados o desviados de otras anotaciones.
• Tipos de anotación de función autónoma y de anotación.
Beneficios
Menos tiempo dedicado a la recopilación de referencias semánticas y mejora de la productividad.
Información adicional
Sugerencias: | • Se ha añadido un nuevo atributo de consulta a la herramienta de búsqueda para identificar las anotaciones hijo con herencia de referencias rota. • La herencia de referencias semánticas solo está disponible para las anotaciones hijo y no para las anotaciones padre. • Los modelos heredados con anotaciones hijas existentes se pueden actualizar para heredar referencias semánticas de sus anotaciones padre mediante el comando de usuario inherit_semantic_references. |
Limitaciones: | |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
