Mejora de GD&T Advisor: soporte para métodos adicionales de recopilación de referencias semánticas
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
Anteriormente, GD&T Advisor no soportaba superficies por intención ni superficies individuales en el selector Conjuntos de superficies (Surface Sets).

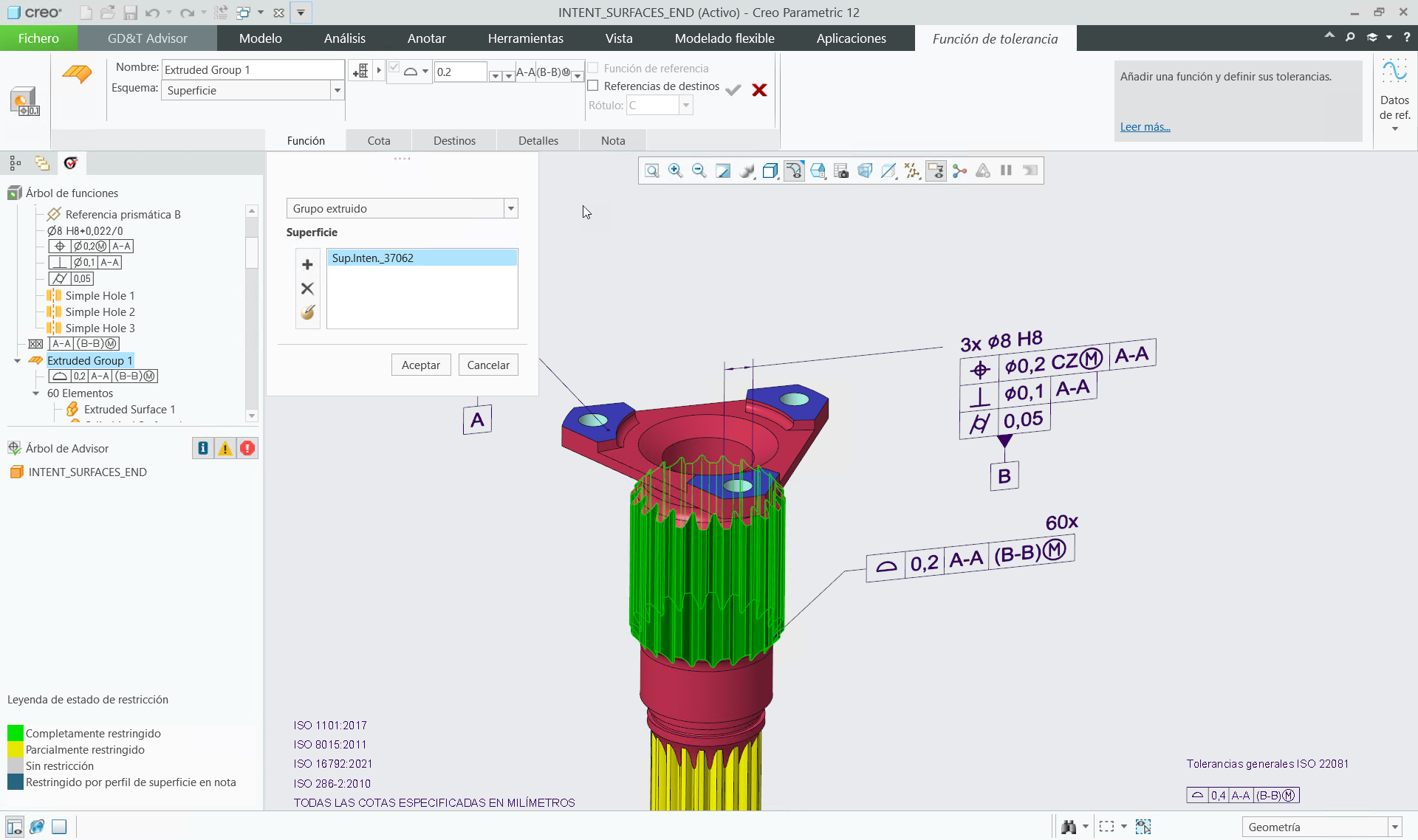

Ahora se pueden aprovechar las superficies por intención de Creo y recopilarlas como referencias semánticas para anotaciones al trabajar con GD&T Advisor.
Se han implementado las siguientes mejoras:
• Se puede utilizar la opción Elegir en la lista (Pick From List) para recopilar superficies por intención al definir nuevas funciones funcionales en GD&T Advisor o al validar anotaciones de Creo que contienen superficies por intención, independientemente de si se han añadido a los selectores Individual o Conjuntos de superficies (Surface Sets).
• En GD&T Advisor ahora se soporta y validan las referencias individuales añadidas al selector Conjuntos de superficies (Surface Sets) para las anotaciones.
Beneficios
Con esta mejora, se optimiza el proceso al permitir que las superficies por intención de Creo recopilen rápidamente múltiples superficies que representen la intención de diseño de forma asociativa, que se actualizarán a medida que cambie el modelo. De este modo, los usuarios ahorrarán mucho tiempo y esfuerzo, en comparación con la recopilación manual de superficies de forma no asociativa.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | En GD&T Advisor todavía no se soportan los siguientes métodos de recopilación en esta versión para la creación o validación de anotaciones de GD&T: • Funciones de referencia de tipo superficies por intención utilizadas por la anotación de Creo • Superficies recopiladas mediante métodos de recopilación basados en reglas, como superficies semilla y limitadoras, superficies de bucle, etc. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
