Mejora de GD&T Advisor: las regiones de superficie inconexas se reflejan en los letreros de las funciones funcionales
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción

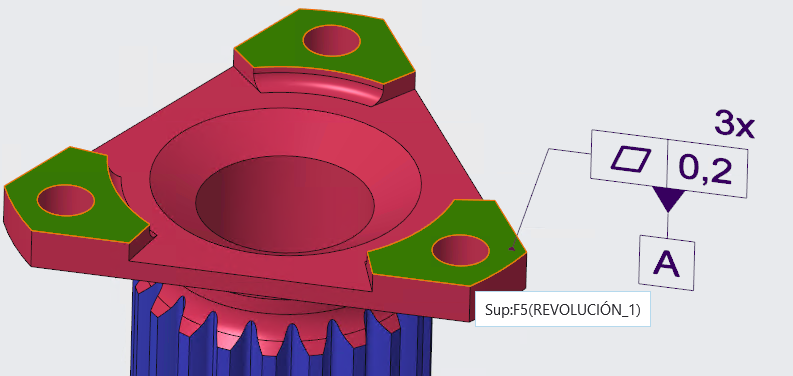

GD&T Advisor permite detectar automáticamente los casos en los que una única superficie representa varias áreas de regiones de superficie desjuntas. Informa del recuento de regiones de superficie en las funciones funcionales creadas para esta superficie.
Según las normas de detalle, las anotaciones GD&T especifican el recuento real de superficies correspondientes a una función específica. Esto también se aplica a las regiones de superficie desunidas representadas como una sola superficie en Creo.
Beneficios
Con esta mejora, los usuarios ya no tienen que indicar manualmente el recuento de funciones repetidas (regiones de superficie desarticuladas) cuando pertenecen a la misma superficie.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
