Mejora de GD&T Advisor: la referencia de profundidad no es obligatoria si se define la tolerancia de perfil general
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: N/A
Descripción
Anteriormente, los usuarios tenían que restringir explícitamente el plano de referencia antes de crear un elemento funcional para funciones cónicas; de lo contrario, la definición de la función no podría estar completa.
Si se ha definido una tolerancia de perfil general para el modelo, los usuarios ya no tendrán que definir la referencia de profundidad para las funciones cónicas que requieren una referencia de desvío, lo que reduce aún más el tiempo que se tarda en definir una función funcional.

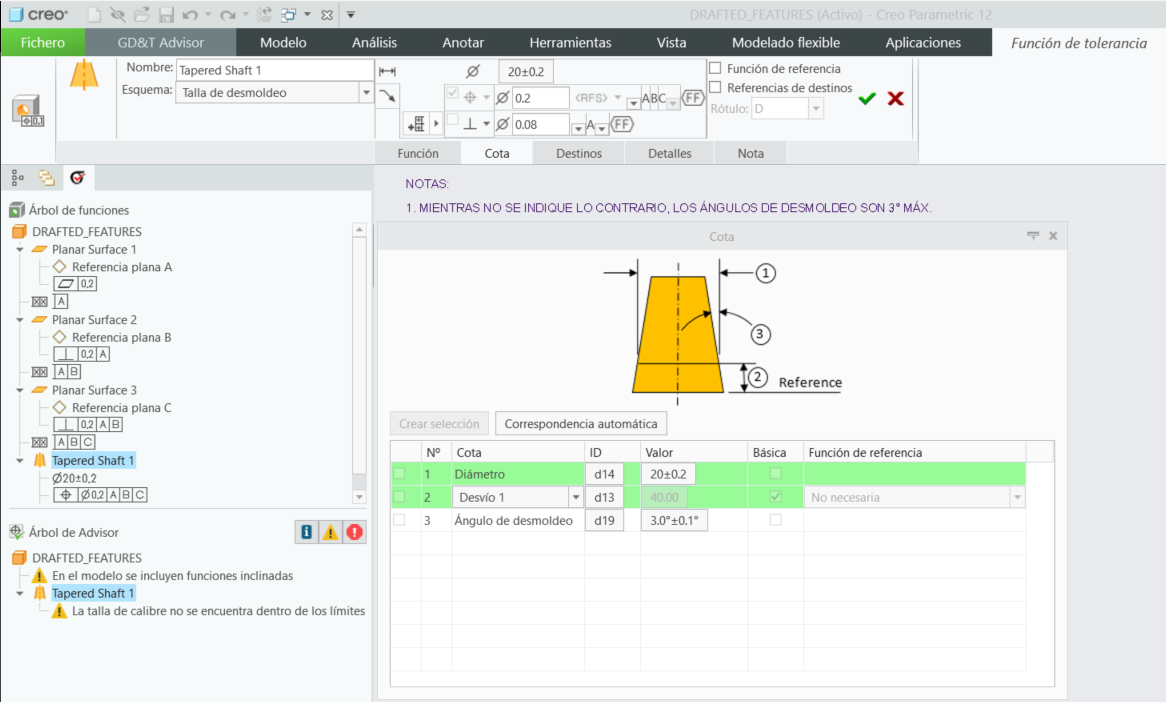

En la siguiente imagen se muestra el flujo de trabajo mejorado.

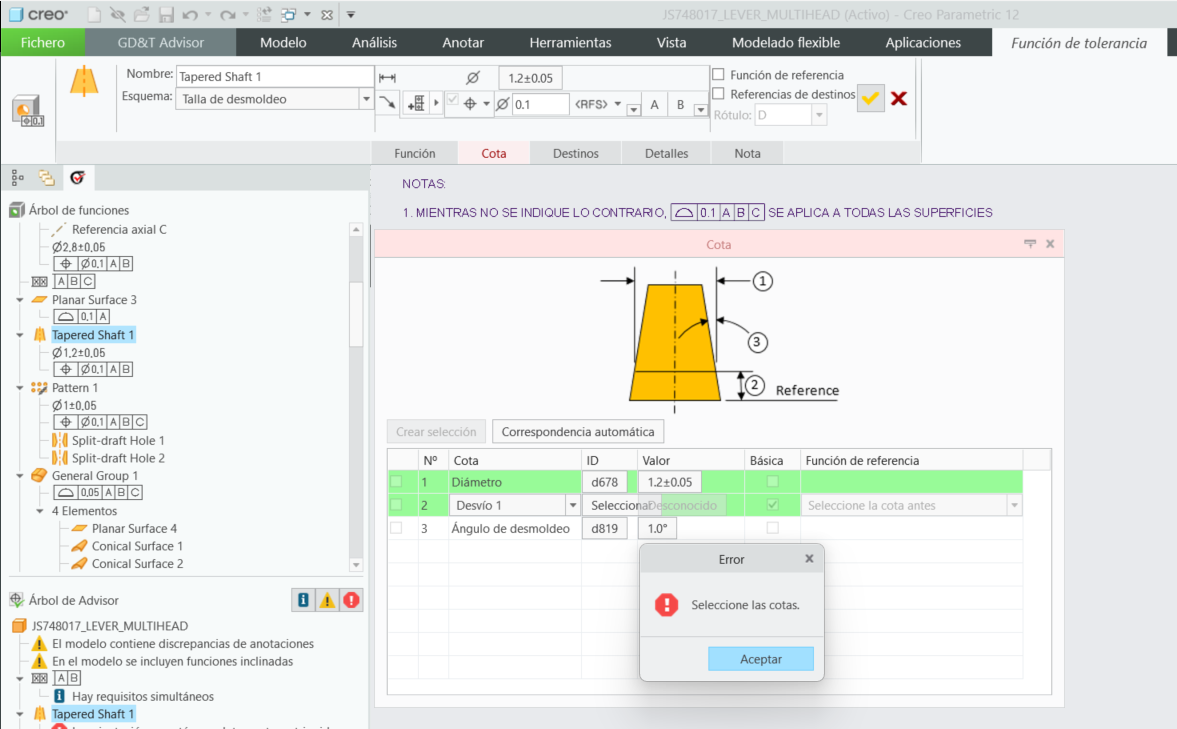

En la siguiente imagen se muestra el flujo de trabajo anterior.
Beneficios
Con esta mejora, se optimiza el flujo de trabajo para definir funciones cónicas cuando se utiliza la tolerancia de perfil general.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
