Mejoras en la solidificación de capas de material
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: en el entorno de material compuesto, pulse en
Solidificar capas de material (Solidify Plies).
Solidificar capas de material (Solidify Plies).
Vídeos
Descripción
Solidificación y rendimiento de IML
En el entorno de material compuesto, la solidificación y el IML se han mejorado significativamente, ofreciendo mayor solidez, rendimiento y calidad.

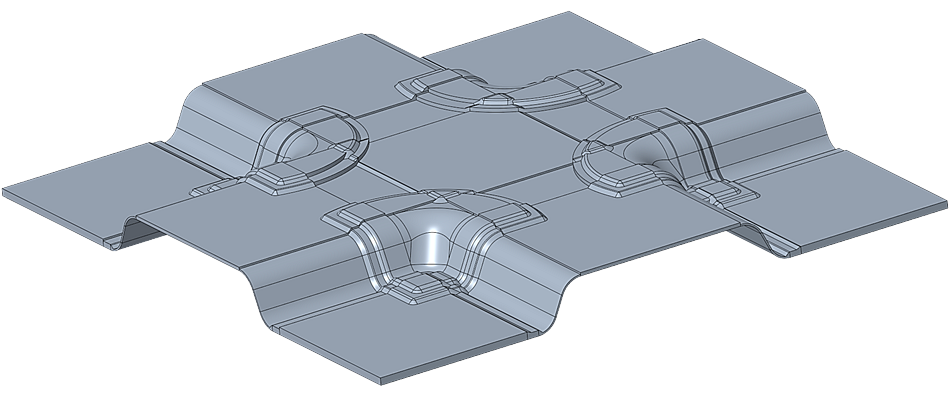

Ahora, las laminaciones compuestas complejas se solidifican con un mejor rendimiento. La geometría de las capas de material por encima y por debajo de los núcleos, así como la creación de geometría de conicidad de núcleo, se ha mejorado significativamente.
Solidificación con geometría de disminución y manejo de radios pequeños

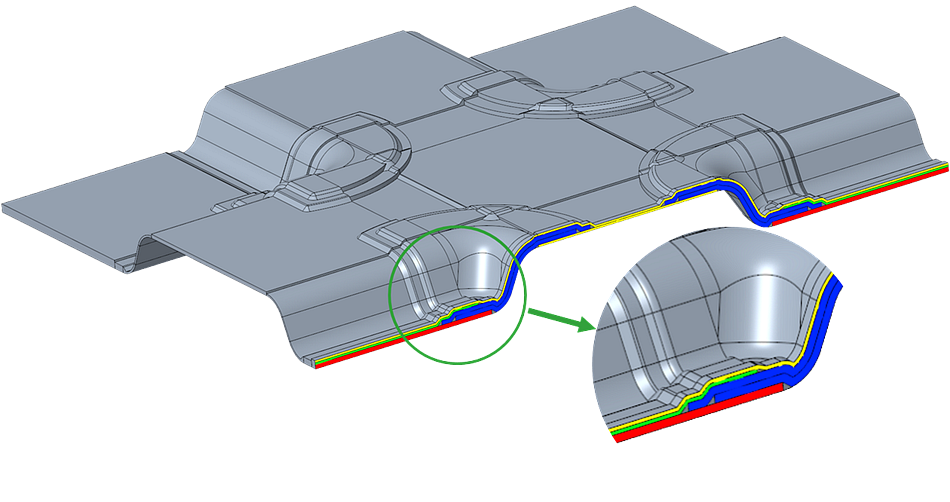

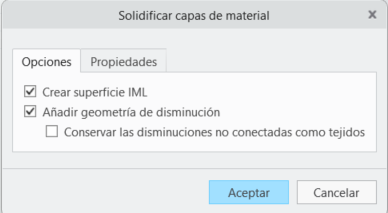

Al utilizar la solidificación compuesta y la línea de plegado interno, ahora se puede incluir la geometría de disminución de capa de material que hace que el sólido resultante sea una representación más precisa del diseño laminado.

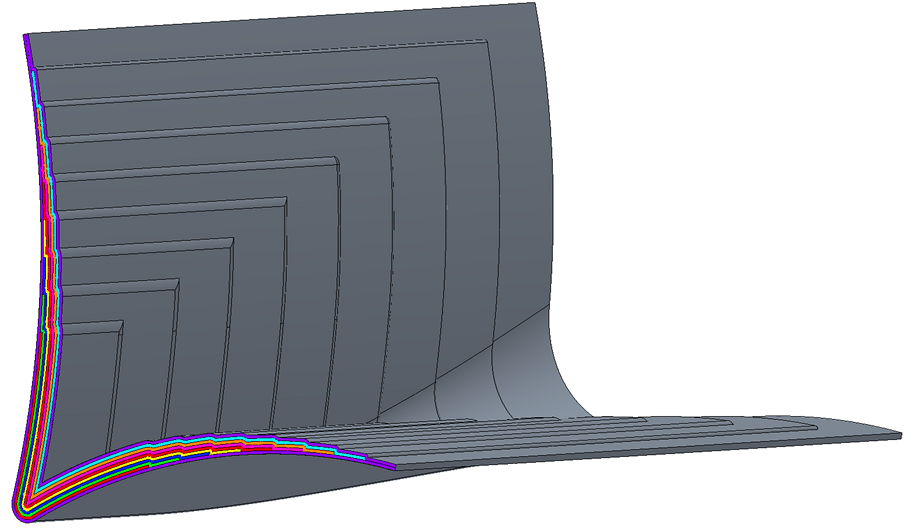

Además, el proceso de solidificación se ha mejorado para controlar los radios locales de la superficie de laminación que son más pequeños que el espesor de la acumulación de capa de material local. Estos radios pequeños se contraen en esquinas vivas. Esta mejora funciona tanto para radios constantes como variables, lo que da como resultado esquinas vivas parciales que pasan automáticamente al desvío de espesor local correcto.
Beneficios
Con estas mejoras, se optimizan la productividad y la experiencia del usuario de la siguiente manera:
• Se ofrece una función de solidificación más robusta, de mayor calidad y mejor rendimiento.
• Se proporcionar una representación más precisa del diseño de objetos laminados para el uso posterior.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
