Mejoras en la simulación de drapeado
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: en el entorno de material compuesto, pulse en
Simulación de drapeado (Draping Simulation).
Simulación de drapeado (Draping Simulation).Descripción
Parámetros del drapeado dinámico
Los parámetros de drapeado ahora se actualizan automáticamente cuando se realizan cambios en las capas de material y núcleos drapeados:
• Cuando se cambia el tamaño de una capa de material o núcleo drapeado, la ubicación de Punto semilla (Seed point) y el valor de Longitud del paso (Step length) se vuelven a calcular automáticamente.
• Cuando se cambia el material de una capa de material drapeada o se editan los ángulos de fibra constituyentes de su material, el valor de Desvío del ángulo de drapeado (Draping angle offset) se vuelve a calcular automáticamente.

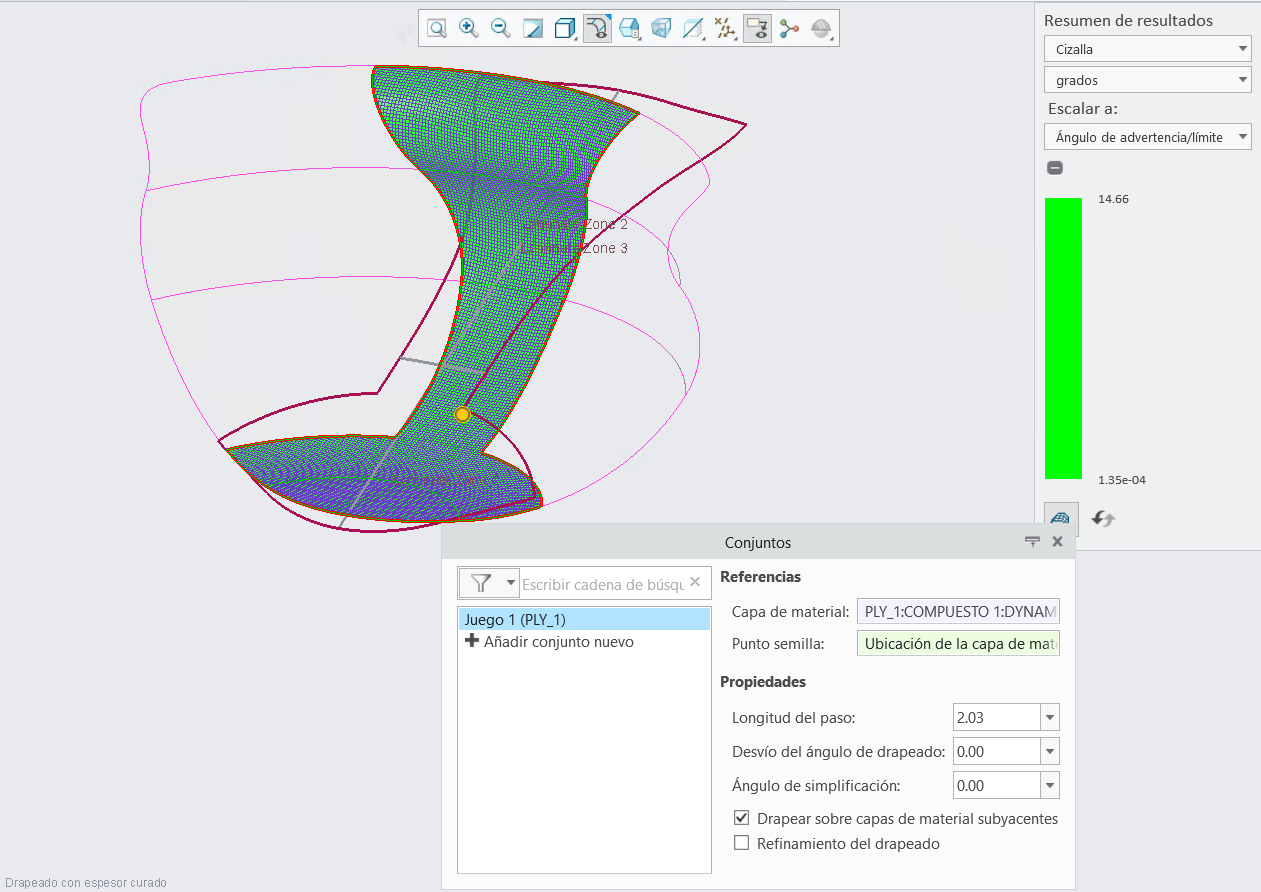

Los valores de los parámetros de drapeado antes de actualizar el tamaño y el material de la capa de material son los que se muestran en la siguiente imagen.

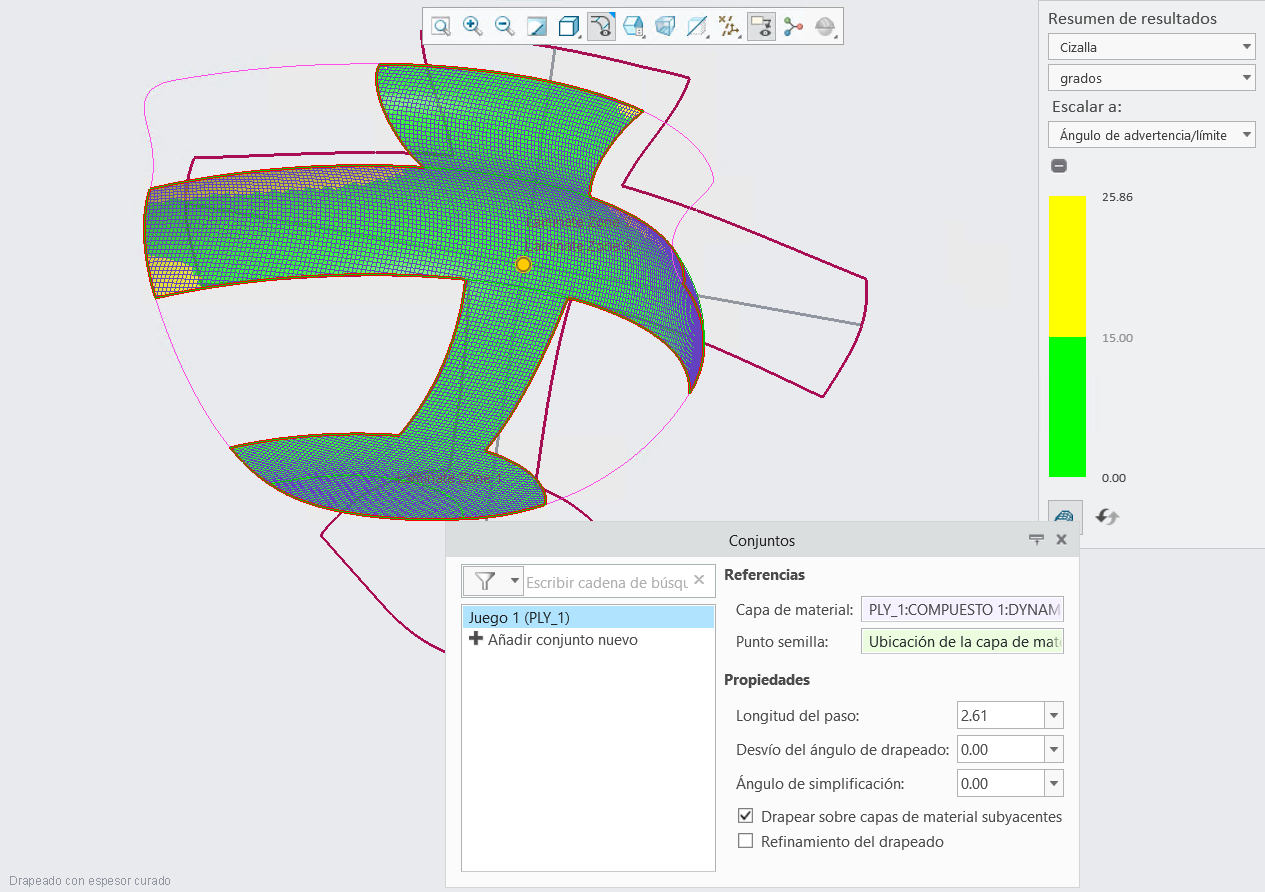

Los valores recalculados de los parámetros de drapeado después de actualizar el tamaño y el material de la capa de material son los que se muestran en la siguiente imagen.
Cuando se define manualmente la ubicación del punto semilla o se utilizan valores personalizados para la longitud del paso y el desvío del ángulo de drapeado, los valores permanecen sin cambios hasta que se redefinan a su valor por defecto.

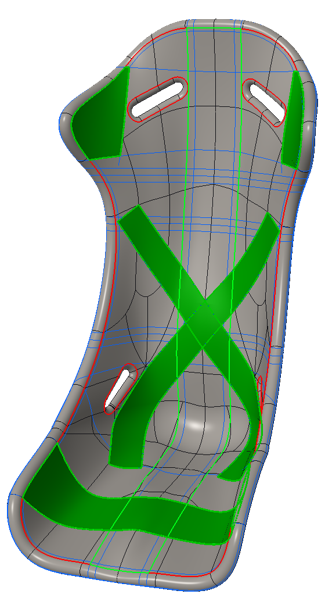

Regeneración inteligente de simulación de drapeado
El proceso de regeneración de la función de simulación de drapeado se ha optimizado significativamente para aprovechar la opción Drapear sobre capas de material subyacentes (Drape over underlying plies).
Cuando se modifica una capa de material, las capas de material drapeadas con la opción Drapear sobre capas de material subyacentes (Drape over underlying plies) seleccionada se regeneran en la función de simulación de drapeado solo cuando las capas de material están geométricamente por encima de la capa de material modificada y se solapan con ella.
Con esta regeneración inteligente, se garantiza que solo se regeneran las capas necesarias en la simulación de drapeado, lo que evita regeneraciones innecesarias. De este modo, el proceso es más eficiente y se mejora el rendimiento de la regeneración.

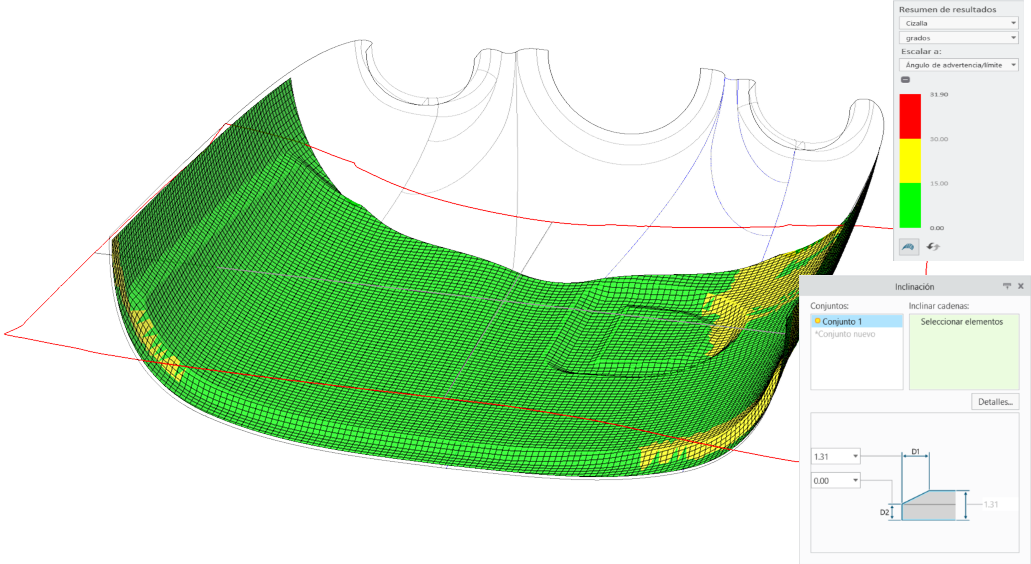

Simulación de drapeado con inclinación precisa del núcleo
Ahora, la función de simulación de drapeado se ha mejorado para comprender las definiciones de inclinación en las funciones de capa de material principal, incluidos varios conjuntos de inclinación en el límite principal. Esta mejora conduce a resultados de simulación de drapeado, resultados de cizallamiento y patrones planos más precisos para capas de material que se cubren sobre núcleos con una o más inclinaciones.
Beneficios
Con estas mejoras, se optimizan la productividad y la experiencia del usuario de la siguiente manera:
• Recálculo y actualización automáticos de la nueva ubicación del punto semilla, la nueva longitud de paso y el nuevo desvío del ángulo de drapeado.
• Reducción de las regeneraciones en la función de simulación de drapeado.
• Se proporcionan mejores resultados de simulación de drapeado para las capas de material que se cubren sobre núcleos con una o más inclinaciones.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
