Creo Parametric 12.4.0.0

Ubicación en la interfaz de usuario: Líneas de flujo (Stream Lines) > Líneas de flujo dinámicas (Dynamic Stream Lines).

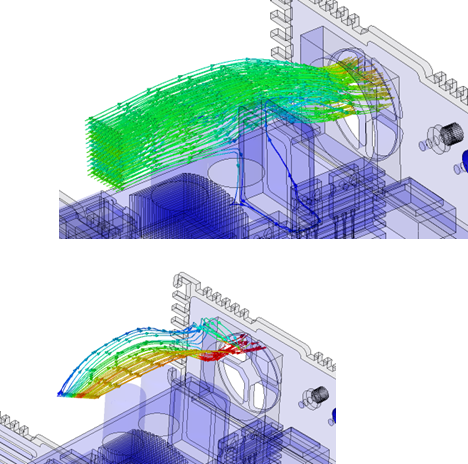

Ahora se puede utilizar el nuevo comando Líneas de flujo dinámicas (Dynamic Stream Lines) para crear líneas de flujo en Creo Flow Analysis.

Con esta mejora, se proporcionan controles de líneas de flujo adicionales que incluyen punto, línea, círculo, rectángulo, esfera y cuadro. En cada uno de estos controles se incluye un nuevo punto de arrastre del widget 3D para mover el control a la posición deseada. A continuación, la estructura de la línea de flujo se muestra en el árbol.

Con esta mejora, se pueden activar más controles para las líneas de flujo y mejorar la visibilidad y los análisis del flujo.

El punto de arrastre permite definir fácilmente las propiedades de las líneas de flujo.
