Información de apilamiento para soldaduras por resistencia
El apilamiento de cada instancia de soldadura por resistencia se calcula a partir de la soldadura por resistencia, a lo largo de un vector perpendicular a la superficie en la que se encuentra la soldadura por resistencia y a través de las hojas que conecta la instancia de soldadura por resistencia.

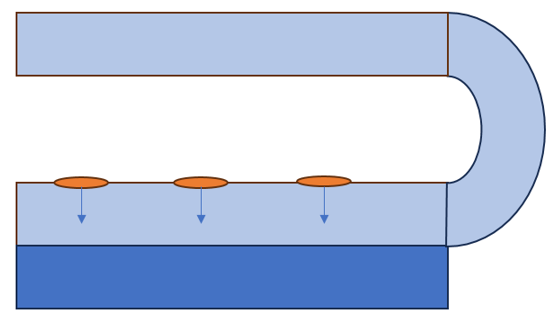

Por ejemplo, una función de miembros unidos contiene dos componentes. Tres instancias de soldadura por resistencia conectan los dos componentes:
•
: componente 1
: componente 1•
: componente 2
: componente 2•
: función de miembros unidos = Componente 1 + Componente 2
: función de miembros unidos = Componente 1 + Componente 2•
: instancia de soldadura por resistencia
: instancia de soldadura por resistencia•
: vector de instancia de soldadura por resistencia
: vector de instancia de soldadura por resistenciaEl apilamiento de cada instancia de soldadura por resistencia se calcula solo para las hojas en la dirección de la flecha.
En Creo, se puede ver información sobre el apilamiento debajo de cada instancia de soldadura por resistencia en la ventana gráfica. Esta información también se incluye en el fichero xMCF que se puede exportar y se puede importar para crear las uniones y los datos de sujeción. Se utiliza para verificar que el apilamiento está de acuerdo con las capacidades de fabricación.
Información de apilamiento en la ventana gráfica
Al colocar el puntero sobre una instancia de soldadura por resistencia, aparece una sugerencia que muestra la siguiente información:
• Rótulo de instancia de soldadura por resistencia
• Rótulo de la función de soldadura por resistencia padre
• Diámetro
• Apilamiento JM, el número de componentes incluidos en la función de miembros unidos
• Apilamiento real, el número de hojas conectadas por la instancia de soldadura por resistencia
• ID de conexión, ID de secuencia de soldadura, orden en el que se fabricará la soldadura
• Material
Ejemplo:
En una función de miembros unidos se incluyen tres componentes. El valor de apilamiento JM es 3 para las tres instancias de soldadura por resistencia.
 |  • Apilamiento real: 3 La instancia de soldadura por resistencia comienza en la hoja superior y conecta tres hojas • ID de conexión: 1 Esta instancia de soldadura se fabricará primero |
 |  • Apilamiento real: 2 La instancia de soldadura por resistencia comienza en la hoja central y conecta dos hojas • ID de conexión: 2 Esta instancia de soldadura se fabricará en segundo lugar |
 |  • Apilamiento real: 1 La instancia de soldadura por resistencia comienza en la hoja inferior y conecta una hoja • ID de conexión: 3 Esta instancia de soldadura se fabricará en tercer lugar |
Información de apilamiento en el fichero xMCF
La información de apilamiento de cada instancia de soldadura se incluye en el fichero xMCF al exportar la información de soldadura por resistencia.
Cálculo del apilamiento
El apilamiento se calcula de acuerdo con estas reglas:
• El apilamiento se calcula solo para los componentes dentro de la función de miembros unidos a la que se hace referencia.
• Si no hay ninguna función de miembros unidos a la que se hace referencia en una soldadura por resistencia, el cálculo del apilamiento incluye solo los componentes del mismo nivel de conjunto que la función de soldadura por resistencia.
• El apilamiento se calcula solo para la función de soldadura por resistencia seleccionada.
• Solo las hojas que están ubicadas en la dirección del vector de soldadura por resistencia se cuentan para el cálculo del apilamiento.
