Procedimiento para exportar información sobre soldaduras por resistencia
1. Pulse en > >
Exportar (Export). Se abre el cuadro de diálogo Exportar información sobre soldaduras y uniones (Export Welds and Joints Information).
Exportar (Export). Se abre el cuadro de diálogo Exportar información sobre soldaduras y uniones (Export Welds and Joints Information).2. Junto a Nombre de fichero nuevo (New file name), escriba un nombre para el fichero.
3. Para exportar la información en formato xMCF (Extended Master Connection File), junto a Tipo (Type), pulse en la flecha y seleccione xMCF (*.xml).
Es posible definir el formato de fichero .xml por defecto definiendo la opción de configuración weld_export_type.
4. Para definir el nivel del modelo para el que se debe exportar la información:
a. Pulse en Opciones (Options). Se abre el cuadro de diálogo Opciones de exportación XML (XML Export Options).
b. Seleccione o despeje la casilla Incluir todos los niveles (Include all levels) para definir el nivel de exportación:
▪ Para exportar información del nivel activo actualmente (modelo), despeje la casilla.
Después de pulsar en Aceptar (OK), junto a Nombre de fichero nuevo (New file name), aparecerá el nombre del nivel activo como el nuevo nombre.
▪ Para exportar información del nivel activo actualmente y de todos sus niveles, seleccione la casilla.
Después de pulsar en Aceptar (OK), junto a Nombre de fichero nuevo (New file name), aparecerá "Múltiples nombres de fichero" como el nuevo nombre.
Se puede definir el nivel de exportación por defecto definiendo la opción de configuración weld_export_all_levels.
5. Para elegir qué parámetros definen la secuencia en la que se fabrican las conexiones del fichero, seleccione una opción:
◦ ID de regeneración y secuencia (Regeneration & sequence ID): las conexiones del fichero se fabricarán según el orden de regeneración de la función y la secuencia dentro de la función.
◦ ID de función y secuencia (Feature & sequence ID): las conexiones del fichero se fabricarán según el orden del ID función y secuencia y la secuencia dentro de la función.
6. Pulse en Aceptar (OK). Se cierra el cuadro de diálogo Opciones de exportación XML (XML Export Options).
7. Pulse en Aceptar (OK). Se cierra el cuadro de diálogo Exportar información sobre soldaduras y uniones (Export Welds and Joints Information). El fichero .xml se exporta en el directorio de trabajo.

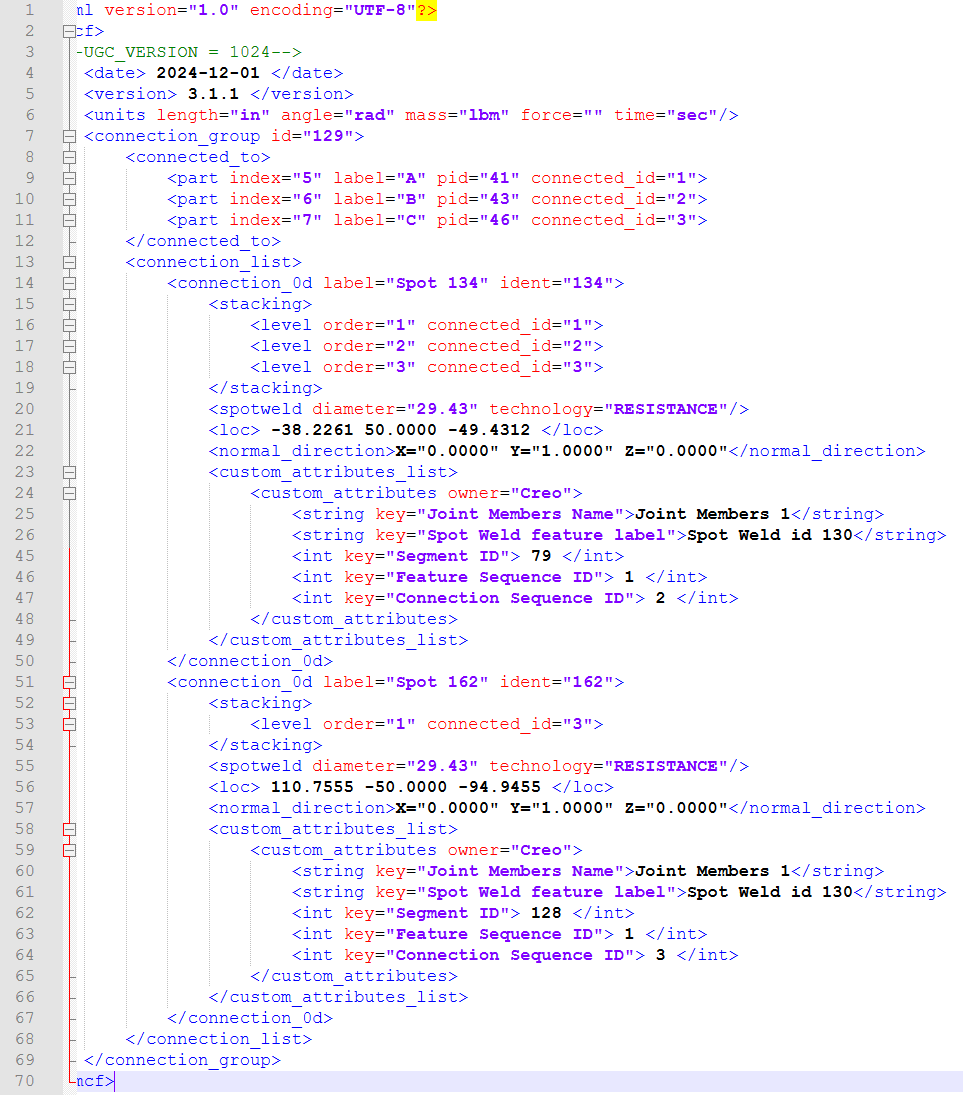

Fichero xMCF para soldaduras por resistencia
En la información de soldadura por resistencia exportada se incluye información sobre el apilamiento:
