Ejercicio 2 del controlador PID: Creación de condiciones de límite
1. En Dominios (Domains), pulse con el botón derecho en PIPE_Body_1 y seleccione
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).2. Seleccione las superficies correspondientes a pipe_cold_inlet, tal como se muestra en la siguiente figura.

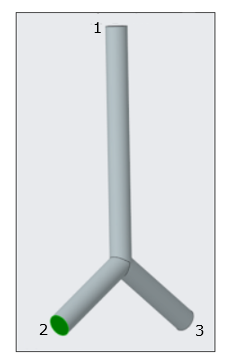

Figura 2. Superficies de límites
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_0001.
4. En Dominios (Domains), pulse con el botón derecho en PIPE_Body_1 y seleccione Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).5. Seleccione las superficies correspondientes a pipe_hot_inlet, tal como se muestra en la figura anterior.
6. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_0002.
7. En Dominios (Domains), pulse con el botón derecho en PIPE_Body_1 y seleccione Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).8. Seleccione las superficies correspondientes a pipe_outlet, tal como se muestra en la figura anterior.
9. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_0003.
10. Pulse con el botón derecho y cambie el nombre de las siguientes condiciones de límite:
◦ BC_0001 a pipe_cold_inlet
◦ BC_0002 a pipe_hot_inlet
◦ BC_0003 a pipe_outlet
