Existen tres maneras de ver los contornos en entidades geométricas:

Las secciones, también denominadas cortes transversales, son superficies planas derivadas que atraviesan el dominio o los volúmenes a la orientación y en la posición que especifica el usuario. Utilice las secciones para revelar funciones o mostrar un valor de Variable.

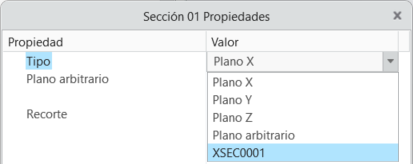

Para crear una sección, siga estos pasos:

Contornos de variables en una sección

Un punto es una coordenada X, Y, Z especificada dentro de un modelo que se utiliza para registrar variables o datos de propiedad en esa ubicación. La posición de un punto está asociada a la celda de la malla determinada según su ubicación al inicio de la simulación. Si la malla se mueve, el punto se moverá con la celda. Cuando un punto se mueve con la malla, su nueva posición no se actualiza gráficamente.

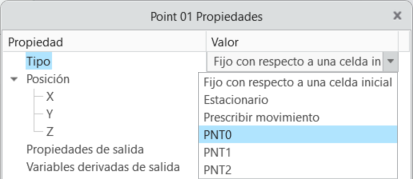

Para crear un punto de supervisión:

Hay cuatro formas diferentes de crear puntos, que se distinguen por cómo cambian sus posiciones durante una simulación transitoria. Se especifican en Tipo (Type) de la siguiente manera:

Los puntos de referencia creados en el entorno CAD de Creo se pueden utilizar como referencias para crear puntos de supervisión en CFA. Por ejemplo, PNT0, un punto de referencia definido en el entorno CAD de Creo, puede servir de referencia para un punto de supervisión. Si se modifica la posición del punto de referencia, el punto de supervisión correspondiente en CFA se actualiza automáticamente.

Una sonda en tiempo real muestra el valor de la variable mostrada en cualquier volumen, límite o interfaz junto con la coordenada X, Y y Z en la posición del puntero del ratón. Para utilizar una sonda en tiempo real, realice los siguientes pasos:

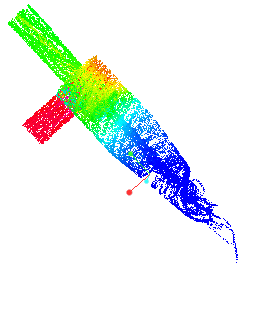

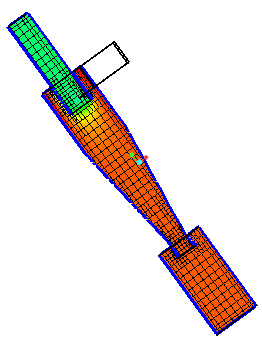

Las líneas de flujo se utilizan para efectuar seguimiento de la ruta del flujo. Permiten mostrar la dirección en la que se desplaza un elemento fluido en cualquier momento. Para crear una línea de flujo, complete los siguientes pasos:

El aspecto visual de una línea de flujo determinada depende de los siguientes parámetros especificados en la ficha Panel de propiedades (Properties Panel) > Modelo (Model):

Las líneas de flujo se pueden activar desde un límite o un volumen:

Cuando las líneas de flujo se activan desde un volumen, la opción Líneas de flujo dinámicas (Dynamic Streamlines) del grupo Postproceso (Post-Processing) de la cinta de Flow Analysis se puede activar para controlar la posición del punto de referencia moviendo el punto de control en el área de visualización.

Se pueden añadir indicadores a simplificaciones en la ficha Ver (View) del panel de propiedades. Hay dos tipos de indicadores disponibles:

El número de indicadores se puede controlar cambiando el valor de Densidad de los indicadores (Density of Indicators) de grueso (coarse), normal, fino (fine) y la más fina (finest).

La animación simplificada se activa cuando el valor de Tamaño de tiempo de animación (Animation Time Size) aumenta desde 0. Hay dos opciones adicionales disponibles en la ficha Ver (View) del panel de propiedades:

Para exportar la animación simplificada como un fichero .gif, siga los pasos que se indican a continuación después de activar la animación simplificada:

Las isosuperficies son superficies que envuelven regiones menores que (Below Value), iguales a (Single Value) o mayores que (Above Value) un valor escalar especificado de un valor de Variable seleccionada, una variable derivada o una propiedad. Los valores de Isosuperficies (Isosurfaces) también pueden envolver la región entre dos valores escalares mediante la opción Value Range.

Para crear una isosuperficie, siga los pasos que se indican a continuación:

La forma de una isosuperficie depende de los valores de Variable de isosuperficie (Isosurface Variable), Tipo (Type) y Valor (Value) definidos en el panel de propiedades.

Al colorear cualquier objeto de visualización (volumen, límite, línea de flujo, etc.) mediante una variable, se asocia una barra de leyenda con la variable para que los valores de variable coincidan con cada color individual.

En la barra de leyenda se incluyen las siguientes opciones:

Los resultados cuantitativos de la simulación se muestran mediante los trazados XY. Revise los resultados en los límites o los volúmenes o en los puntos de supervisión, como para el flujo másico, la temperatura, etcétera.

Para crear un trazado XY, siga los pasos que se indican a continuación:

Siga los siguientes pasos para seleccionar las variables que desee utilizar como salida en los trazados:

Para obtener más información sobre las variables de salida, consulte Variables de salida (flujo), Variables de salida (turbulencia) y Variables de salida (calor).

La configuración de la ventana Mostrar, como la orientación del modelo y las entidades de simulación seleccionadas en el árbol de Flow Analysis, se puede guardar para su uso futuro. Para guardar una escena:

Para restaurar el estado de una orientación de modelo guardada y una selección de entidades de simulación:

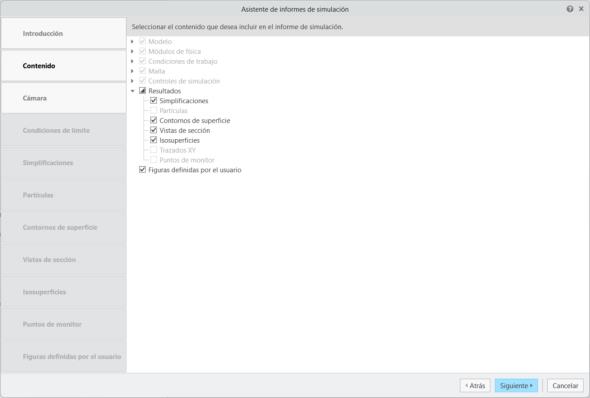

El Asistente de informes de simulación permite a los usuarios crear un informe detallado que resume los aspectos clave de la simulación actual, incluida la geometría, la configuración de la malla, las condiciones de funcionamiento, la configuración del solver y los resultados. El informe generado se guarda en formato HTML para facilitar el acceso y el uso compartido. Para acceder al Asistente de informes de simulación, navegue hasta el menú desplegable Proyecto (Project) y seleccione Informe de simulación (Simulation Report). El contenido del Asistente para informes de simulación se describe a continuación:
