Visualización del gráfico de resultados de la acumulación seleccionada
El gráfico de resultados depende de la calidad de destino definida para la acumulación seleccionada.
En el título del gráfico se incluye el tipo de acumulación incorporado con el nombre de la acumulación. La parte del gráfico que se encuentra dentro de los límites de especificación se muestra de color verde y la pieza que se encuentra fuera de los límites se muestra de color rojo.

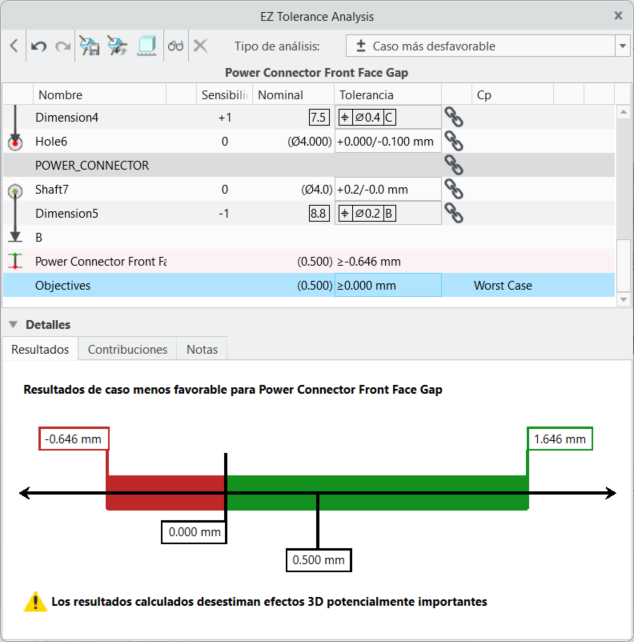

Gráfico de resultados del caso más desfavorable
El valor nominal de la acumulación y los límites de especificación superior e inferior de la acumulación aparecen en la parte inferior del gráfico de resultados, que se define en el objetivo. Para las especificaciones unilaterales que se muestran en la imagen, en las que los resultados deben ser mayores que 0.010 mm, solo se muestra un límite de especificación.
Los números de la parte superior del gráfico indican los límites superior e inferior de la acumulación en la calidad de destino del caso más desfavorable. Estos límites se muestran como barras verticales verdes o rojas.

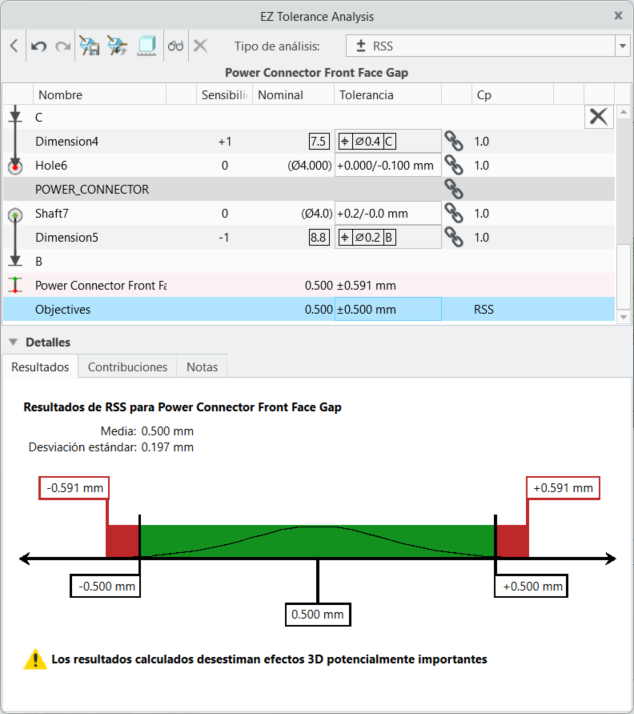

Gráfico de resultados de RSS
El gráfico de resultados de RSS es similar al gráfico de resultados del caso más desfavorable con las siguientes excepciones:
• La curva normal dentro de la sección rectangular del gráfico indica la naturaleza estadística del análisis.
• Los parámetros de desviación media y estándar calculados para el componente RSS de los resultados se muestran encima del gráfico.
El valor nominal de la acumulación y los límites de especificación superior e inferior de la acumulación, que se definen en el objetivo, aparecen en la parte inferior del gráfico de resultados.
Los números de la parte superior del gráfico indican los límites superior e inferior de la acumulación en la calidad de destino de RSS. Estos límites se muestran como barras verticales verdes o rojas.

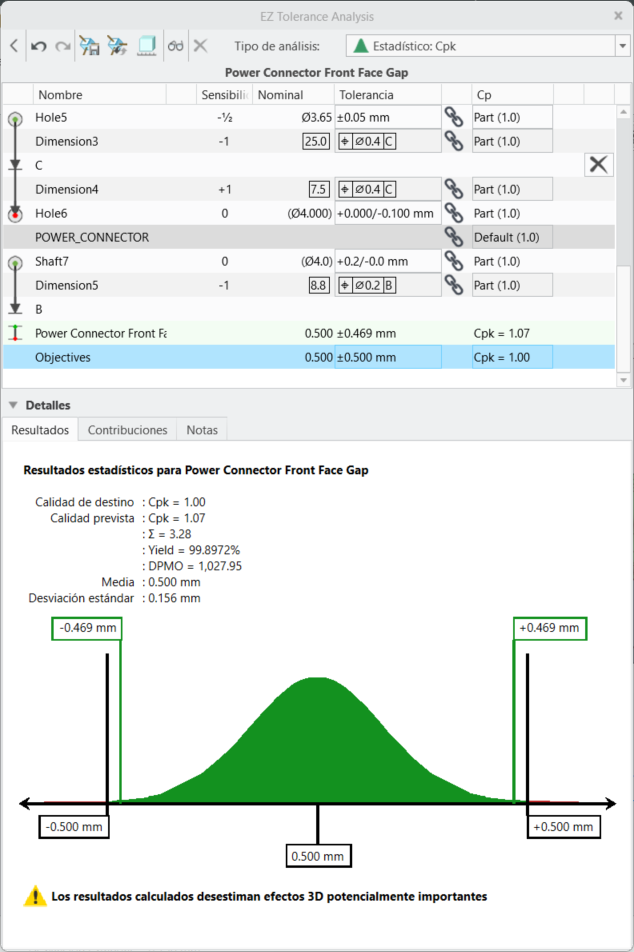

Gráfico de resultados estadísticos
El gráfico estadístico tiene la forma de la función de densidad de probabilidad, que está asociada a la distribución gaussiana o normal. Se conoce como curva de campana.
El valor y la métrica de calidad de destino deseados aparecen encima del gráfico. El nivel de calidad previsto en función del porcentaje de la curva que se encuentra fuera de los límites de especificación superior e inferior también se muestra para la métrica de calidad elegida y para las otras tres métricas de calidad. Además, se pueden ver los parámetros de desviación media y estándar calculados para la distribución.
Los números de la parte superior del gráfico representan los límites superior e inferior de la curva calculados en el nivel de calidad de destino especificado que se muestra debajo del gráfico. En este ejemplo, la calidad es un Cpk de 1.0.

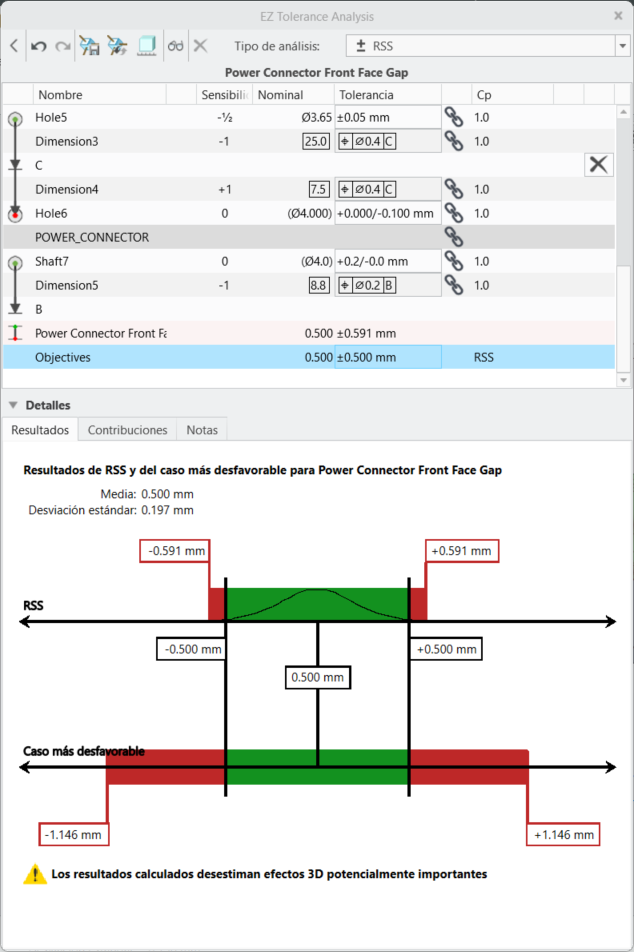

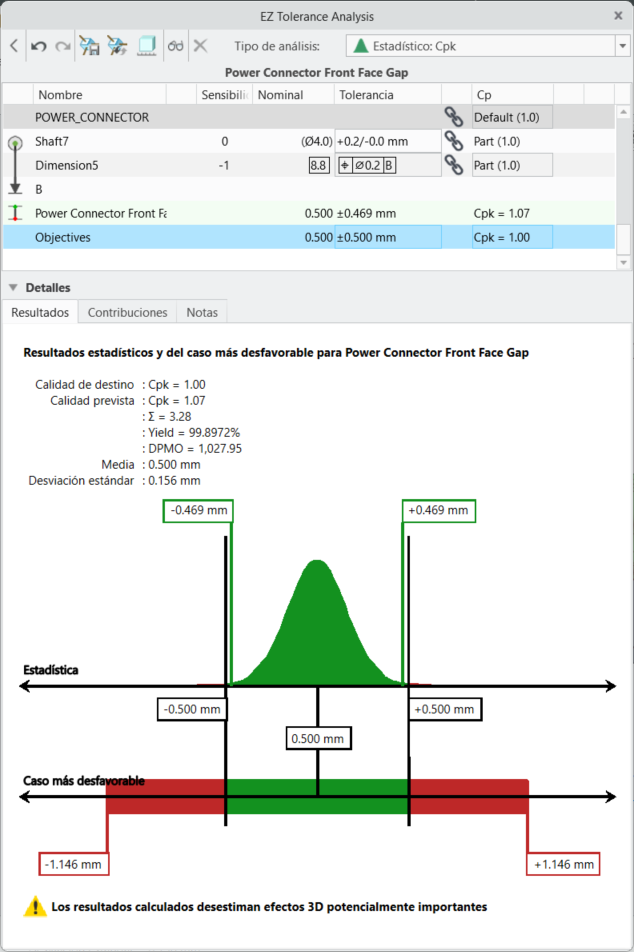

Inclusión de gráficos de resultados del caso más desfavorable con RSS y estadístico
Si se define la calidad de destino de acumulación en RSS o estadística, también se pueden mostrar los resultados del caso más desfavorable en el gráfico. Para incluir los resultados del caso más desfavorable, en la lista de tipos de análisis de la parte superior derecha de la ventana de la tabla de acumulaciones, seleccione Mostrar el gráfico de caso más desfavorable (Show Worst Case graph).
En el gráfico de resultados ahora se muestran los resultados del caso más desfavorable junto con los resultados de RSS o estadísticos, lo que permite ver ambos conjuntos de resultados simultáneamente.
Para definir el valor por defecto de las nuevas acumulaciones en el cuadro de diálogo Opciones (Options), seleccione Incluir el caso más desfavorable con RSS y estadístico (Include Worst Case with RSS and Statistical).
 | El estado de aprobado o fallido de la acumulación sigue dependiendo de la calidad de destino seleccionada, ya sea RSS o estadística. Por lo tanto, si la acumulación supera su calidad de destino en función de RSS, pero los límites del caso más desfavorable no están dentro del objetivo, la acumulación seguirá mostrando el estado de aprobado. |
