Detección y selección automáticas de las piezas del bucle y superficies de interacción

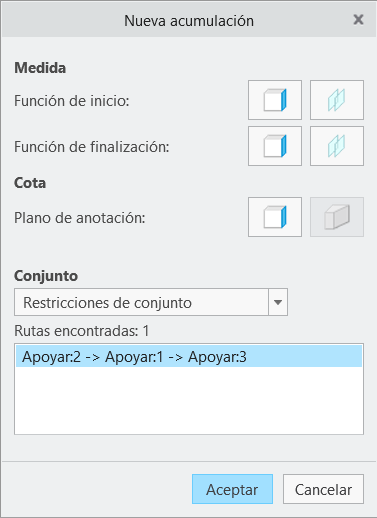

En el cuadro de diálogo Nueva acumulación (New Stackup), en Conjunto (Assembly), si se selecciona Restricciones de conjunto (Assembly Constraints), se encuentra al menos una trayectoria de las restricciones de conjunto entre las dos piezas en cualquiera de los extremos de la definición de acumulación. Puede haber más de una trayectoria disponible en la lista del cuadro de diálogo.
1. Seleccione todas las trayectorias. Las piezas involucradas en el bucle aparecen en la ventana gráfica. Se ocultan las piezas que no intervienen en el bucle. Las funciones de cada una de las piezas que se utilizan como restricciones de conjunto se realzan. La trayectoria representa las restricciones de conjunto que se utilizan para la definición de acumulación.
2. Seleccione la trayectoria necesaria y pulse en Aceptar (OK).
3. Si ninguna de las trayectorias es correcta, seleccione el menú desplegable y elija Seleccionar (Select) para definir la trayectoria manualmente.
