Proceso de trabajo para designar componentes y rutear cables manualmente
Antes de rutear un hilo, un cable o una funda, se deben definir o leer los ficheros de bobinas para cada uno de ellos. Para obtener más información, consulte los temas Creación de bobinas y Modificación de bobinas.
El proceso de trabajo para designar componentes y rutear cables manualmente es el siguiente:
1. Designar componentes manualmente
a. Pulse en
Datos de cableado (Cabling Data) >
.
Datos de cableado (Cabling Data) > .b. Seleccione el componente que desee designar como conector.
2. Seleccione el sistema de coordenadas que desee asignar como puertos de entrada para transportar el cable y el hilo en el conector de la tabla Puertos de entrada (Entry Ports).
a. En la columna Nombre de puerto de entrada (Entry Port Name), seleccione el sistema de coordenadas del conector.
b. Cambie el valor de FALSO (FALSE) a VERDADERO (TRUE) en la columna Puerto de entrada designado (Designated Entry Port).
c. Seleccione un tipo de puerto en la columna Tipo (Type).
▪ Hilo (Wire) permite rutear un solo hilo. No se puede rutear un cable ni varios hilos a un puerto de entrada de hilos.
▪ Redondeo (Round) y Plano (Flat) permite varias conexiones. Un cable de cinta se rutea hacia un puerto de entrada plano.
d. Defina Longitud interna (Internal Length).
e. Pulse en Aplicar (Apply) para designar el conector.
3. Designe todos los componentes como conectores en el conjunto de cableado.
4. Rutee los hilos y los cables a través de puertos de entrada en los conectores.
Ejemplo
Consulte el conjunto de ejemplo cabling_assembly.asm para obtener información sobre cómo designar componentes manualmente y rutear de forma automática cables a través de los puertos de entrada de los conectores. Los modelos de prueba están disponibles aquí. Abra cabling_assembly.asm. Seleccione MANUAL_ROUTE de la lista
Orientaciones guardadas (Saved Orientations). Defina MANUAL-ROUTING en el mazo de cables de trabajo.
Orientaciones guardadas (Saved Orientations). Defina MANUAL-ROUTING en el mazo de cables de trabajo.1. Pulse en Datos de cableado (Cabling Data) >

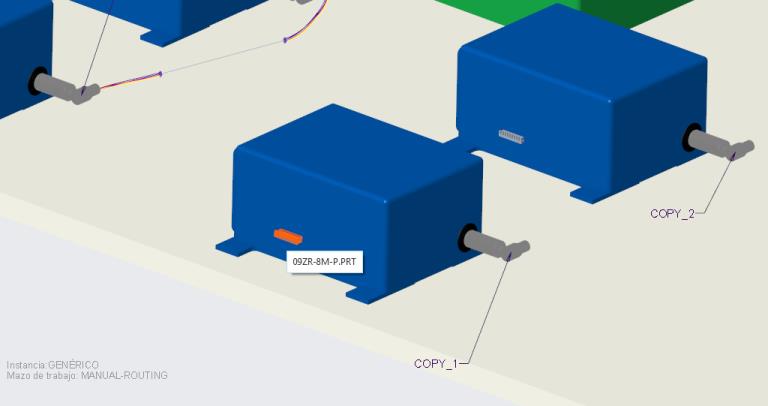

Datos de cableado (Cabling Data) > 2. Seleccione el componente para designar como se muestra en la ilustración. El nombre del componente y la designación de referencia aparecen en la tabla.
3. Para designar un puerto de entrada, expanda la tabla Puertos de entrada (Entry Ports).
4. Para designar 09ZR-8M-P, cambie el valor de FALSO (FALSE) a VERDADERO (TRUE) en la columna Puerto de entrada designado (Designated Entry Port). Seleccione el valor de Tipo (Type) y defina el valor de Longitud interna (Internal Length), si fuera necesario.
5. Pulse en Aplicar (Apply). Se designa el conector.
6. Siga los pasos del 1 al 5 para designar el otro componente que se muestra en la ilustración.
7. Pulse en
Rutear cables (Route Cables) para abrir el cuadro de diálogo Rutear cables (Route Cables).
Rutear cables (Route Cables) para abrir el cuadro de diálogo Rutear cables (Route Cables).8. Pulse en No en el cuadro de mensaje Designación de componentes (Component Designation).
9. En el cuadro de diálogo Rutear cables (Route Cables), pulse en
para rutear un cable.
para rutear un cable. | Asegúrese de que las bobinas se hayan leído antes de empezar a rutear los hilos y los cables. |
10. Seleccione el primer conector en la ventana gráfica. Aparece el menú SELECCIONAR PUERTO DE ENTRADA (SEL ENTRYPRT).
11. Pulse en ENTRADA (ENTRY) y en Terminar selección (Done Sel) para especificar la posición Desde (From).
12. Seleccione el otro conector en la ventana gráfica. Aparece el menú SELECCIONAR PUERTO DE ENTRADA (SEL ENTRYPRT).
13. Pulse en ENTRADA (ENTRY) y en Terminar selección (Done Sel) para especificar la posición Hasta (To).

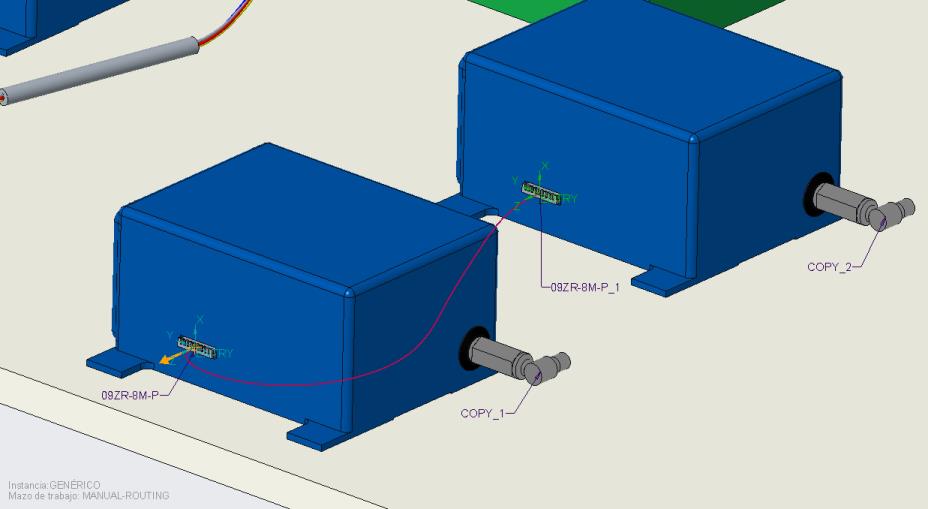

14. Pulse en Aplicar (Apply). El hilo se rutea a través de los puertos de entrada de los dos conectores.
15. Pulse en Posición (Location). Se abrirá la ficha Posición (Location).

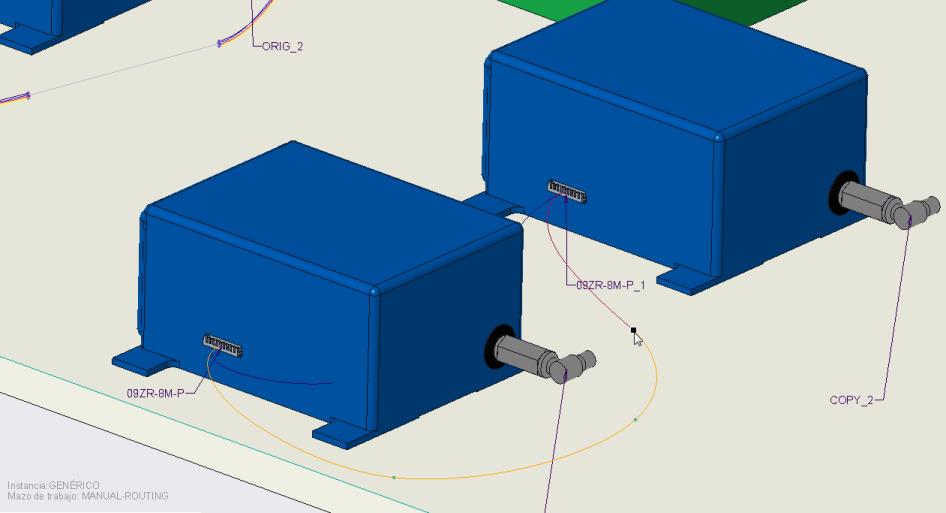

16. Pulse en la ventana gráfica para añadir posiciones como se muestra en la figura y, a continuación, pulse en Aceptar (OK).
Procedimiento para anular la asignación de un conector
1. Pulse con el botón derecho del ratón en el conector y seleccione
Anular designación (Undesignate).
Anular designación (Undesignate).2. El componente ya no está designado como conector.
